Synchronisation impossible de ma machine à coudre
flore
-
Modifié le 2 févr. 2018 à 17:51
stf_jpd87 Messages postés 94688 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 16 avril 2024 - 8 févr. 2018 à 07:24
stf_jpd87 Messages postés 94688 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 16 avril 2024 - 8 févr. 2018 à 07:24
2 réponses
stf_jpd87
Messages postés
94688
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
16 avril 2024
2 853
2 févr. 2018 à 17:56
2 févr. 2018 à 17:56
Bonsoir f
faites une photo du dessous de la machine et si possible dites moi où vous avez touché pour le réglage.
Cordialement
faites une photo du dessous de la machine et si possible dites moi où vous avez touché pour le réglage.
Cordialement
stf_jpd87
Messages postés
94688
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
16 avril 2024
2 853
8 févr. 2018 à 07:24
8 févr. 2018 à 07:24
Bonjour
Si après un réglage votre navette se retrouve dans la position aiguille bloquée dans celle-ci, c'est que vous avez les vis qui serrent un des pignons desserrées, très certainement le pignon en cuivre. Si ses vis ne peuvent être atteintes en direct il va falloir sortir l'ensemble bloc navette.
Une fois remonté il faut penser à le mettre de niveau et surtout l'ajuster en profondeur que la pointe de la navette passe derrière l'aiguille au plus prés -1/10.
Pour la parenthèse, je veux dire que dans son déplacement le pignon N°2 doit entrainer sur toutes ses dents que ce soit d'un coté ou de l'autre. En bout de course de chaque coté les dents doivent porter à l'identique.
Si après un réglage votre navette se retrouve dans la position aiguille bloquée dans celle-ci, c'est que vous avez les vis qui serrent un des pignons desserrées, très certainement le pignon en cuivre. Si ses vis ne peuvent être atteintes en direct il va falloir sortir l'ensemble bloc navette.
Une fois remonté il faut penser à le mettre de niveau et surtout l'ajuster en profondeur que la pointe de la navette passe derrière l'aiguille au plus prés -1/10.
Pour la parenthèse, je veux dire que dans son déplacement le pignon N°2 doit entrainer sur toutes ses dents que ce soit d'un coté ou de l'autre. En bout de course de chaque coté les dents doivent porter à l'identique.
Modifié le 4 févr. 2018 à 07:37
D'abord, je vous précise que j'ai amené ma machine chez un réparateur qui a déjà démonté l'axe inférieur qui posait problême et c'est suite à son opération que ce nouveau problême apparait.
Voilà donc deux photos qui illustreront plus clairement le probleme. La premiere montre l'endroit où, même apres synchronisation, l'aiguille vient forcément s'écraser. https://www.casimages.com/i/180203021414846970.jpg.html

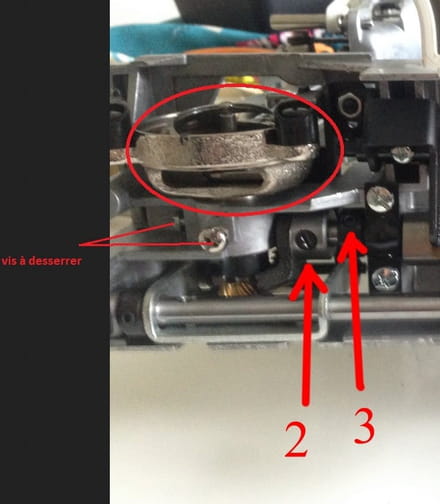

La seconde montre les différentes vis que nous avons serrées/desserrées afin de tenter de résoudre le problême. Dans l'ordre, en gros, des tentatives echouant toutes au fur et à mesure...
https://www.casimages.com/i/180203021434289983.jpg.html
Merci beaucoup pour votre aide!
4 févr. 2018 à 07:47
Votre problème vient très certainement d'un mauvais serrage de l'axe de la navette et du pignon en cuivre.Voir rond marron .
Il faudra revoir la position de l'axe sous le chiffre 1 si non la griffe ne va pas entrainer correctement.
il faudra aussi revoir la position du secteur à dents N° 2 qui doit être partagé dans son déplacement (les dents doivent déborder à l'identique des deux cotés)
Cordialement
7 févr. 2018 à 18:11
Je ne comprend pas par quels moyens resserer l'axe de la navette. Quelle vis serrer/desserrer pour y parvenir. Est-ce une petite vis de réglage noire comme celles pointées par les flèches 1 et 3 de l'image qui se situerait derrière la navette, près du pignon en cuivre? Si oui, je les ai resserées et rien ne s'arrange... J'ai aussi serré la vis 2 et c'est idem...
Je ne comprend pas non plus la précision que vous faites entre parenthèses...à quel moment doivent-elles déborder?
Merci de votre patience.
Cordialement
