Réparation machine riccar 428/528

Résolu
Clasadou Messages postés 9 Date d'inscription lundi 5 décembre 2016 Statut Membre Dernière intervention 15 décembre 2016 - 5 déc. 2016 à 18:20
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 - 28 mars 2019 à 07:27

Bonjour,

j'ai reçu une machine riccar 428/528

je l'ai rehuilé, j'ai changé un pignon d'entrainement défectueux; j'ai resychronizé l'aiguille elle marche bien les points sont bon a un détaille près elle a inversé sa marche (arrière à la place d'avant) et quand je pousse sur le bouton d'insertion elle va en marche avant jusqu'a ce que je làche le bouton.Quelqu'n peux-t'il maider? merci.

8 réponses

stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
6 déc. 2016 à 07:49

Bonjour

Au moment du réglage vous avez inversé la commande de l'entrainement des griffes.

Elles doivent entrainer lorsque l'aiguille est sortie de la plaque à aiguille  donc être en position haute et doivent avancer jusqu'au moment où le releveur de fil a dépassé sa position haute de 2mm

Revoir le réglage de l'exentrique qui commande la montée de la griffe.

Cordialement.


--
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.



0
Clasadou Messages postés 9 Date d'inscription lundi 5 décembre 2016 Statut Membre Dernière intervention 15 décembre 2016
6 déc. 2016 à 18:27

merci je vais essaiyer bien à vous



0
Clasadou Messages postés 9 Date d'inscription lundi 5 décembre 2016 Statut Membre Dernière intervention 15 décembre 2016 > Clasadou Messages postés 9 Date d'inscription lundi 5 décembre 2016 Statut Membre Dernière intervention 15 décembre 2016
7 déc. 2016 à 00:30

J'ai réussi à remettre l'avancée dans le bon sens mais c'est le sens de la couture qui c'est inversé! et je ne sais pas quoi faire.

Bien a vous merci



0
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
7 déc. 2016 à 08:02

Bonjour



Alors il reste à inverser l'exentrique de la levée.



0
Clasadou Messages postés 9 Date d'inscription lundi 5 décembre 2016 Statut Membre Dernière intervention 15 décembre 2016
7 déc. 2016 à 12:04

ou peut-on l'inverser?



0
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
7 déc. 2016 à 19:28

Désolé je n'ai pas toutes les vues éclatées de toutes les machines



Faites des photos de la zone de réglabe des griffes .

et inserrer par l'icône de la montagne. icône de droite.

0
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
9 déc. 2016 à 17:42

Bonsoir



Avez-vous touché à cet excentrique :voir la flèche. Il règle quoi la hauteur ou l'avance ???




--
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.



0
Clasadou Messages postés 9 Date d'inscription lundi 5 décembre 2016 Statut Membre Dernière intervention 15 décembre 2016
10 déc. 2016 à 20:55

Bon soir , quand j'ai changé la roue dentée cassée et que j'ai recentré l'aiguille j'ai fais bouger la tige et du coup l'exentrique n'était plus à sa place. Je l'ai remis et elle coud, mais ce n'est pas stable donc il faut que je ressert délicatement les visse pour que l'aiguille ne bouge plus. je ferai cela demain et je vous dirai quoi. Déjà un super merci à vous. bien à vous. Clasadou.

0
Clasadou Messages postés 9 Date d'inscription lundi 5 décembre 2016 Statut Membre Dernière intervention 15 décembre 2016
15 déc. 2016 à 18:36

Je vous remercie, la machine va super bien!

Bien à vous.

0
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
16 déc. 2016 à 06:41

Merci du retour Bonne couture et Bonnes fêtes..


--
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.



0
chrispis Messages postés 6 Date d'inscription samedi 23 mars 2019 Statut Membre Dernière intervention 28 mars 2019
23 mars 2019 à 10:22
Bonjour au forum!

Merci de tolérer mon français et ma connaissance limitée de la terminologie française sur le sujet.

J'ai une Riccar 528 avec une longueur de point incohérente; en avant, la machine coud, mais la longueur n’est pas de 5 mm comme prévu. En arrière la longueur est zéro, comme les griffes ne semblent pas bouger dans le sens horizontal.



Voici à quoi ressemble la zone de réglage sur la 528 :



Pourriez-vous s'il vous plaît me dire comment je peux régler la longueur des points avant et arrière ?

Merci encore ! Christos (Salonique, GR)
0
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
Modifié le 23 mars 2019 à 18:15
bonjour Chrispis

Déjà ce n'est pas de ce coté que le problème se situe mais soit dans la partie haute soit dans le règle point.
Merci de me faire une photo de ce règle point .
0
chrispis Messages postés 6 Date d'inscription samedi 23 mars 2019 Statut Membre Dernière intervention 28 mars 2019 > stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022
23 mars 2019 à 22:28
Bonjour stp_jp87 et merci bien pour la réponse rapide !

Voici une photo du règle-point:



Au cas oủ cela vous intéresserait, je peux bouger les griffes un peu trop facilement avec le doigt. Je ne sais pas si c'est normal ou pas. Voici un tout petit clip:
https://drive.google.com/file/d/1PBQWXZo-mDcoFzddFUFQStplT0lYT6Z4/view?usp=sharing
0
chrispis Messages postés 6 Date d'inscription samedi 23 mars 2019 Statut Membre Dernière intervention 28 mars 2019
24 mars 2019 à 08:02
Ou est-ce cela le règle point ?
0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
24 mars 2019 à 08:09
Bonjour

Il faut resuivre le mouvement de la griffe , vous devez avoir une vis desserrée qui bloque ce mouvement anormale
Vérifier si le support (flèche rouge) se déplace de la même façon.
Oui: voir les points flèches vertes.
0
chrispis Messages postés 6 Date d'inscription samedi 23 mars 2019 Statut Membre Dernière intervention 28 mars 2019
24 mars 2019 à 08:47
J'ai réussi a stabiliser le support et la griffe semble bouger de façon normale.
Aussi, la longueur de point en avant s'est corrigée et désormais respecte le réglage de 5mm. Alors, tout va bien en avant.

En arrière, le problème persiste : pas de mouvement horizontal de la griffe.
0
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
24 mars 2019 à 10:05

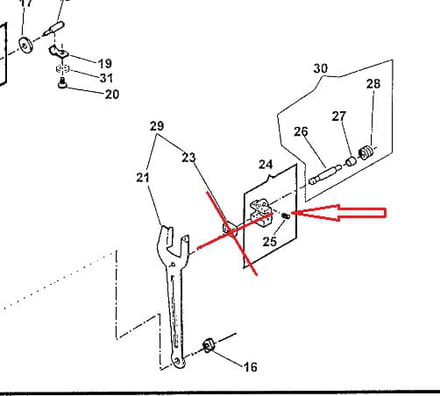

Quand vous appuyez sur le bouton central de marche arrière vous devez à l'intérieur faire basculer la pièce >N°24 ce qui fait que le galet N° 23 inverse son déplacement voir la croix rouge ce qui inverse la marche de la griffe . Ce galet doit donc s'orienter dans la même valeur que la croix.
Nota image prise sur une autre machine.
0
chrispis Messages postés 6 Date d'inscription samedi 23 mars 2019 Statut Membre Dernière intervention 28 mars 2019
27 mars 2019 à 10:36
J'ai fait un petit clip qui montre ce qui se passe dans la machine quand j'appuie sur le bouton de marche arrière:

https://drive.google.com/file/d/1PBQWXZo-mDcoFzddFUFQStplT0lYT6Z4/view?usp=sharing

Tout semble normal, mais, quand je tourne la roue, les griffes ne bougent toujours pas en longueur, donc pas de creation de point en marche arrière. En hauteur tout semble aller bien., c'est ā dire les griffes montent et baissent.

Je ne sais pas oū commencer la procédure de règlement des griffes. Dois-je influencer directement l'excentrique d'entrainement ?

Merci toujours !
0
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
27 mars 2019 à 18:14
Il y a problème c'est la même vidéo que le message N° "25" ???,
0
chrispis Messages postés 6 Date d'inscription samedi 23 mars 2019 Statut Membre Dernière intervention 28 mars 2019
27 mars 2019 à 18:26
0
stf_jpd87 Messages postés 87399 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 3 octobre 2022 2 751
28 mars 2019 à 07:27
Bonjour

L'angle du galet en position haute doit être le même en position inversée par rapport à l'axe en jaune. La marche arrière enfoncée, j'ai l'impression qu'elle ne va pas à fond.
