Machine à coudre bloqué!!

Résolu
madamealice Messages postés 2 Date d'inscription dimanche 2 décembre 2018 Statut Membre Dernière intervention 4 décembre 2018 - 2 déc. 2018 à 23:20
madamealice Messages postés 2 Date d'inscription dimanche 2 décembre 2018 Statut Membre Dernière intervention 4 décembre 2018 - 4 déc. 2018 à 20:15
Bonjour,
Lors de mon stage, j'ai bloqué le volant d'une machine industrielle car l'aiguille était mal accroché et c'est cassé.. Plus rien ne bouge, mais le moteur tourne encore. On a tout essayé mais rien ne fonctionne que faire?!

Mitsubishi Electric DB-120

MERCI D'AVANCE!

2 réponses

stf_jpd87 Messages postés 87367 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 1 octobre 2022 2 751
4 déc. 2018 à 09:06
Bonjour

En cassant l'aiguille celle-ci a dû se bloquer dans le centre du crochet.

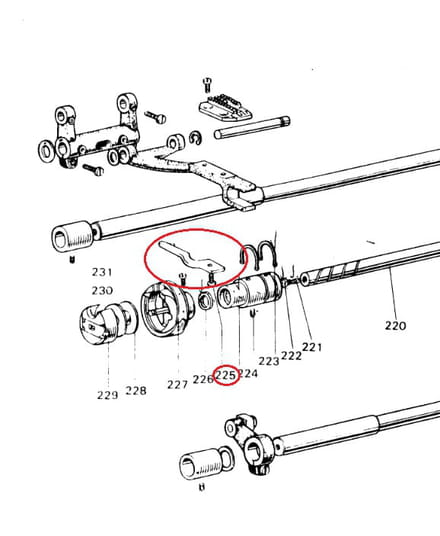

Donc dévisser le doigt d'arrêt entouré de rouge et l'enlever. Vous devriez pouvoir tourner le volant.

Si OK: il faut dévisser les trois vis de la pièce en croissant de lune et dégager le centre .

Une fois fait remonter la pièce en la faisant tourner pour trouver la bonne position.

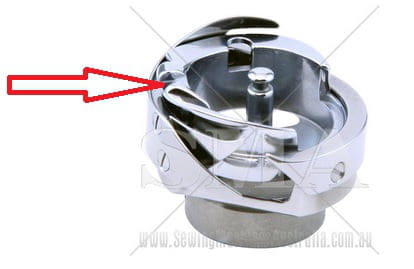

Le doigt d'arrêt doit venir dans le cran du centre voir la flèche pour maintenir celui-ci dans la bonne position.

Cordialement.
1
madamealice Messages postés 2 Date d'inscription dimanche 2 décembre 2018 Statut Membre Dernière intervention 4 décembre 2018
4 déc. 2018 à 20:15
Un grand merci pour votre réponse très complète et bien expliquée!!
je vais essayé ça demain, et vous redonne des nouvelles ! Bonne soirée
