Je crois que le crochet est...mort ?

Résolu
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
- 13 févr. 2019 à 19:10
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
- 11 juin 2022 à 08:10
Bonjour,
il y a une dizaine d'année ma machine à coudre pfaff tipmatic 6120 coupait sans arrêt les fils après vérification, il s'agissait d'une éraflure située juste avant la pointe du crochet qui était entièrement en acier. Le reparateur pfaff de la rue de Rivoli 0 paris a changé le crochet pour un autre en plastique (en grande partie. Aujourd'hui il me semble que le plastqieu de ce crochet est abimé (voir l'image). et je crois que c'est cela qui fait que mes aiguilles cassent très fréquemment. J'ai plusieurs question:
d'après vous qu'elle pièce dois-je changer pour que ma pfaff fonctionne à nouveau ?
Où trouver cette pièce ?
Pensez vous qu'un "coup de lime" suffirait sur l'ancien crochet en acier que j'ai gardé (voir 2eme photo) pour que je puisse l'utiliser en remplacement de l'autre ?
Vous m'avez été d'une grande aide lors des précédentes réparations de mes machines futura 2010 et singer 784, pourriez-vous m'aider à nouveau ? Merci beaucoup !!!
1/ Crochet actuel tipmatic cassé ?


2/ Crochet ébréché en acier (en bas à droite)reparable avec un" coup de lime" comme m'a dit un réparateur

17 réponses

mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
15 févr. 2019 à 18:12
Je ne vois pas de vis sur le croissant sur le centre en plastique...
Je ne comprends pas comment le demonter
1
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
31 oct. 2019 à 08:09
Bonjour
Difficile de donner des informationds sans voir la machine.
Vous dites qu'elle faisait du bruit avant ce qui n'était pas normal.
Pour savoir si ce n'est pas le crochet qui a tourné il faut mettre une aiguille neuve, enlever le pieds et la plaque à aiguille. Mettre le zigzag à zéro, l'aiguille au centre. Descendre l'aiguille au point le plus bas et dans le sens de rotation remonter de 2mm, la pointe du crochet doit être au centre de l'aiguille 1.5mm au dessus du chas de l'aiguille. Si ce n'est pas le cas , c'est le crochet qui a tourné donc une nouvelle fois à régler.
Cordialement.
1
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
8 juin 2022 à 07:48
Bonjour

Il faut faire cette opération le doigt d'arrêt en place . la force de votre main ne suffira pas. Ne pas tourner dans le sens de la machine, c'est dans cette direction que le crochet s'est bloqué.
C'est normal que le crochet bouge de haut en bas ???
étonnante votre observation. ??
Il vous reste le recours de démonter le crochet en dévissant les deux vis N° 91-000 713-15
réglage à refaire ensuite:
Bonjour
Enlever le pied, la plaque à aiguille , mettre une aiguille neuve , mettre le zigzag au centre et point droit. Descendre la barre aiguille au point le plus bas et dans le sens de rotation remonter de 2mm . Dans cette position la pointe du crochet doit être au centre de l'aiguille et le chas 2mm en-dessous. Si un de ces points n'est pas bon il faut agir sur les réglages . A suivre. .
Nota : il ne faut pas que le crochet ait du jeu axial les vis resserrées. Il faudra supprimer ce jeu en repoussant le pignon arrière vers le crochet et maintenir celui-ci appuyé sur la bague 11-315 930 .
1
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
Modifié le 14 févr. 2019 à 08:32
Bonjour
Oui le centre du crochet est HS.
Le remplacer par celui que vous avez , je ne sais pas surtout si à la réparation précédente le crochet complet a été changé?. mais rien ne vous empêche d'essayer. Mais ne changer que le centre pas tout le crochet car il y a des réglages précis à faire.

Vous trouverez ce centre soit dans un magasin Pfaff
Soit sur le site internet, en précisant bien que vous ne voulez que le centre du crochet .
http://planetecouture.com/fr/46-crochets-chasse-navette-coursires#s[4][]:466&s[6][]:&s[7][]:755&s[8][]:&rg:&sid:1&h:rightColumn&ics:46&as4_base_selection:YToxOntpOjA7aTo0NjY7fQ::s
Cordialement.
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
14 févr. 2019 à 21:53
si j'ai bien compris, si je garde cette version du crochet avec le platisuqe noir, il faut que je change uniquement le centre e plastique noir.

Si par hasard je souhaitais remettre l'ancien crochet il faudrait que j'achete un crochet en acier entier ou seulement une partie ?

Merci de vos réponses ! C'est toujours très instructif !!!
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
15 févr. 2019 à 08:22
Bonjour

Pour l'ancien crochet vous pouvez avoir que la pièce défectueuse .
Vous dites que sur ce crochet il n'y aurait qu'un coup de toile émeri à donner ??? , d'où ma question : pourquoi il a été changé, le technicien aurait pu le faire. Je pense qu'il y avait plus .
Donc dans le doute, vous changez que le centre sans pour cela démonter le crochet que de tout changer où il y aura des réglages hyper précis à faire.

Image avec les références d'origine Pfaff
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
15 févr. 2019 à 17:03
je viens de démonter l'ancien crochet en acier que pfaff m'avait rendu après l'avoir enlever de la pfaff tipmatic pour le remplacer par celui qui a du plastique à l’intérieur qui vient de me lacher avant hier.

En regardant bien, je vois qu'un morceau d'acier pres de la pointe à sauté donc cette parie du crochet en acier n'est plus utilisable. Ma question est la suivante maintenant,

Puis je remplacer le centre du crochet en plastique noir cassé par le centre de crochet en acier qu'il me restait de la précédente réparation ? du coup entroduire donc ce centre de crochet original de pfaff dans le crochet qu'il m'avait entièrement changé il y a 10 ans ?

Deuxième question: si c'est faisable est-ce que c'est compliqué à faire (Vous m'avez aidé il y a 2 ou trois ans à changer 4 pignons d'une futura 2010 et d'autres pièces. merci de vottre réponses et de votre aide !!!
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
15 févr. 2019 à 17:54
Pour changer le centre du crochet, je vous ai indiqué par la flèche le croissant à démonter .
Vous dire que ce centre va marcher je ne peux l'affirmer tout dépend où a été fabriqué celui-ci.
De toute façon s'il ne se monte pas ou s'il crée des boucles en piqûre il ne vous restera plus qu"à acheter le centre plastique.
Cordialement.

0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
16 févr. 2019 à 09:13
Bonjour

Je ne comprends pas qu'il n'y ait pas de vis de fixation de cette tôle. Il est vrai qu'il y a tellement de type de montage qu'il y a de quoi perdre son latin.
Dans tous les cas c'est cette pièce qu'il faut démonter pour sortir le crochet.
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
16 févr. 2019 à 17:22
J’hésite à me lancer dans le changement complet du crochet mais j'en ai trouvé 1 là: https://www.coutureo.fr/7705-crochet-complet-rotatif-pfaff-select-gritzner.html
et aussi ce qui semble être le centre en Carbonne que je ne parviens pas à dévisser là:
https://machine-a-coudre-petit.fr/crochet/1818-capsule-carbon-crochet-pfaff-.html


si je pouvais imaginer comment on devisse le carbone noir..............
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
16 févr. 2019 à 17:54
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
Modifié le 16 févr. 2019 à 18:01
Bonjour

Si!! les vis qui tiennent la tôle se trouvent derrière .
Attention elles ont chacune un ressort à ne pas perdre.

ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
16 févr. 2019 à 18:29
Merci de votre réponse. Je vais donc tenter
atteindre les vis à l'arrière
demonter le carbone noir
mettre le centre en acier que j'ai
et si ça ne fonctionne pas j'achete le carbone à 14 euros.......................
Du coup il y aura besoin d'un reglage si je ne change que le centre ?
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
16 févr. 2019 à 22:05
Je ne parviens pas à devisser les vis par en dessous, j'ai enlever le cadre du bas et l'angle et j'ai très peu de ...marge pour dévisser.
POurriez-vous me dire iù je peux dévisser le crochet lui même car malheureusement je ne pense pas pouvoir deviser le centre par en dessous. On dirait que c'est fait exprès pour qu'on change toute la pièce et pas seulement le centre............. Merci !
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
Modifié le 17 févr. 2019 à 08:37
Bonjour

Voir la vue éclatée message "3" vis N° 91-000-713-15. (x2)
Une fois les vis défaites vous pourrez sortir le crochet mais après avoir démonté le doigt d'arrêt du centre Voir flèche et rond

Quand vous serez au remontage je vous expliquerai les réglages.

ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
17 févr. 2019 à 09:53
Merci, je vais tenter çà !
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
8 mai 2019 à 16:40
Bon alors. J'en suis au remontage. J'ai mis la pièce en acier (remplaçant le pièce en plastique noir) à l'intérieur du crochet et maintenant je tente de remonter le tout.... mais je ne sais plus ou et quand (?) je dois mettre la petite pièce (au dessus de votre fleche rouge et du doigts d'arret )... C'est pas gagné ! Oui j'aurais du prendre une photo.....
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
8 mai 2019 à 17:28

Je ne vois vraiment pas comment remettre le doigt d'arret.
Sinon il ne s'enfonce pas plus le crochet. Bon ben je cherche (le scotch c'est pour tenir la petite pièce en attendant de savoir comment caler tout ça...
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
8 mai 2019 à 17:57
ben le crochet est enfoncé, j'ai réussi à remettre le doigt, mais euh... ça ne tourne pas. avant de dire que c'est à cause de mon montage particulier c'est à dire de l'intérieur d'un crochet orginel pfaf dans l'extérieur du crochet pfaf qu'avait monter le réparateur, vous auriez peut-être une piste pour m'aider ? Merci !!!!
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
8 mai 2019 à 18:40
Bonjour

Le crochet ne peut s'enfoncer sur l'axe qui si les vis sont desserrées. 2 vis sur l'arrière.

0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
8 mai 2019 à 18:46
Oui c'est fait. J'ai réussi: Mmis il ne tourne pas, je veux dire la pièce extérieure avec le crochet ne tourne pas même enfoncée. Avez-vous une idée à ce sujet ? merci beaucoup.
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
8 mai 2019 à 19:29
9a y est j'ai changé une pièce tout semble en place et le crochet tourne. Bon maintenant il faut voir si tout est bien réglé.... et là j'aurais sans doute vraiment besoin de votre aide...
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
9 mai 2019 à 07:59
Dans 15jours, je vais au soleil sans ordi.
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
9 mai 2019 à 17:39
ça c'est de chouettes vacances ! Vous avez une piste, une discussion déjà faite pour regler le crochet. La j'ai l'impression que la pointe n'est pas assez en arrière de l'aiguille....
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
9 mai 2019 à 18:13
Bonjour

Le crochet doit être poussé à fond au contact sur la rondelle plastique blanche

Une fois à fond vous assurez que l'axe n'ait pas de jeu latéralement si c'est le cas il faut pousser le pignon qui se trouve sur l'arrière et le crochet dans l'autre sens.
Une fois ce jeu supprimé. Il faut mettre une aiguille neuve au point droit l'aiguille au centre du trou de la plaque aig., descendre l'aiguille au point le plus bas en maintenant la pointe de crochet en haut . Remonter de 2mm dans le sens de marche . Dans cette position serrez légèrement une des vis du crochet la pointe au centre de l'aiguille. Dans cette position la pointe du crochet doit effleurer l'aiguille sans la toucher et sans jeu. Ce qui doit être le cas puisque vous n'avez pas touché la bague "A"
Bon courage
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
9 mai 2019 à 20:59

Le crochet est à fond contrer le joint mai
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
9 mai 2019 à 21:00
mais le doigt de retenu ne retient rien du tout....
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
9 mai 2019 à 21:03
Et le crochet touche l'aiguille... Alors si vous avez une idée.... (J'ai même penser à: enlever le joint blanc et agrandir (????) le doigt de retenu.....
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
10 mai 2019 à 08:03
Bonjour

Comme je l'ai dit plus haut, logiquement en enfonçant le crochet en appui sur la bague la pointe devrait passer à effleurer l'aig et non passer devant.

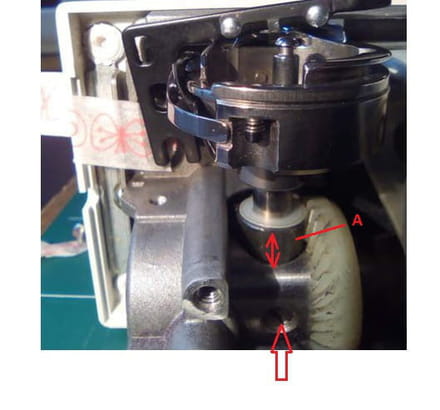

Si vous avez bien respecté ce point cela voudrait dire que la bague A a été déplacée vers l'avant. après avoir desserré la vis fléchée.

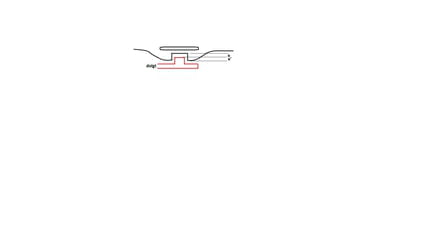

Le doigt d'arrêt a suffisamment de jeu pour venir maintenir le centre , mais surtout pas au fond du centre moitié- moitié voir dessin

dessin

0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
10 mai 2019 à 20:22
Magnifique ! J'ai descendu un peu le doigts d’arrêt ça semble prévu. J'ai réglé comme vous dite et là ça semble aller. Donc avec le centre d'un crochet en acier et l'extérieur d'un autre prévu pour contenir une pièce en plastique j'ai pu faire un crochet tout acier, qui semble fonctionner. Je ferais une photos des points. Grand merci à vous !
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
11 mai 2019 à 07:51
:o)) Heureusement pour vous prochain épisode dans 10jours.
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
12 mai 2019 à 12:21
Bon tout fonctionne mais elle fait du bruit, enfin plus de bruit qu'avant.....
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
30 oct. 2019 à 15:17
Alors suite à la reparation précédente (voir plus haut) la machine fonctionnait mais elle faisait un bruit. Aujourd'hui sur un tissus un peu épais elle a cassé une aiguille. Je change donc d'aiguille pour une plus grosse et il me semble au bruit que cela accroche quelque part, et je crois que l'aiguille 90 touche la pointe du crochet.
Vous pouvez me dire ce que je dois faire ou demonter pour regler le crochet ou me renvoyer vers la bonne page ? je ne sais plus par ou commencer, et cela me fatigue un peu. Merci de votre aide (toujours sur une pfaff 6120)
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
Modifié le 6 juin 2022 à 13:02
Rebonjour, Et merci toujours de votre aide.
Ma fille a récupéré ma pfaff 6120, et vient de la coincer. C'est à dire que le crochet ne tourne plus.
Je pensais que c'était du fil coincé mais je ne vois rien.
J'ai démonté le doigt d’arrêt, et le crochet tourne à nouveau et l'aiguille descend, mais je ne vois pas ce qui cloche. POurriez-vous m'aiguiller ? ;-) Merci beaucoup de votre réponse.
Cordialement.
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
7 juin 2022 à 08:27
Bonjour mh

Il faut impérativement faire tourner la machine à l'envers en maintenant le centre du crochet . Il faut forcer un peut et agir par à-coup
Si non il faut sortir le crochet pour démonter le centre du crochet par les vis N° 91-100 346-15 et enlever ce qui bloque le centre. Il y aura ensuite à régler le crochet .

Cordialement.
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4 > stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022

7 juin 2022 à 18:31
Bon ben sans le doigt d’arrêt que j'avais demonté, j'ai tenté de tenir le centre du crochet et de tourner le volant vers l'arrière (C'est ça vers l'arrière de la machine ?) (Bon j'ai essayé aussi vers l'avant. Mais ça tourne dans les 2 sens. Il n'y a que si je remets le doigt d'arret que ça ne tourne plus.....)
C'est normal que le crochet bouge de haut en bas ???

Merci de vos lumières vous êtes toujours au top ! Pfff je n'avais pas envie de regler le crochet.....
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4 > mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022

9 juin 2022 à 19:24
Je remets le doigt d’arrêt en y allant fort ça bouge vers l'arrière mais rien ne sort pas de poussière rien. Je pense que je vais devoir démonter le centre du crochet......
0
mh,
Messages postés
77
Date d'inscription
vendredi 15 mai 2015
Statut
Membre
Dernière intervention
10 juin 2022
4
10 juin 2022 à 20:10
Bon alors après demontage fil de 1 cm coincé entre crochet et centre crochet. Tout est remonté reglé et la bete tourne comme une horloge ! Merci à vous !
0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
11 juin 2022 à 08:10
Bonjour

Ça et un bout d'aiguille cassé c'est à 100% la panne .

0
