Singer 760

Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020 - 7 mars 2020 à 15:27
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 - 23 mars 2020 à 07:48

Bonjour,

Je recherche toute documentation sur machine à coudre Singer 760 (Vues éclatées, Modes opératoires de réglages....).

Merci d'avance à toute personne qui pourra m'aider (J'ai vu que le modérateur stf_jpd87 à fourni plusieurs infos, mais je ne sais pas comment le joindre par message).

Au plaisir de vous lire,

jm

15 réponses

stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
8 mars 2020 à 09:20
Bonjour

Non pas de notice pour les réglages complets de la machine. Seule l'expérience fonctionne.
Pour avoir la vue éclatée des pièces , par messagerie privée donnez- moi votre mail.
Cordialement.
1
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
9 mars 2020 à 17:57
Merci à stf-jpd87 pour sa disponibilité à répondre à mes questions. Sujet cloturé.
0
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
7 mars 2020 à 16:30
Bonjour

Coucou je suis là. :o))
Voir sur cette NOTICE
Pour la vue éclatée quelle zone vous souhaitez avoir???
Cordialement.


0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
7 mars 2020 à 20:36
Coucou stf,
J'ai déjà la notice, merci.
Je recherche la vue éclatée de toute partie où il y a des éléments de réglage machine (butées G/D, bas/haut, déplacements induits par les cames...) et éventuellement pièces d'usures à changer, pour voir si je peux faire quelques ajustements, aujourd'hui ou plus tard si besoin.
Cet après midi, j'ai repris la synchronisation aiguille canette d’après vos conseils (tout à gauche, remontée3mm, chat -1mm / crochet dans l'axe...) mais sa tape encore par exemple en zig-zag en vitesse rapide max pour largeur point>4mm. J'ai l'impression que ça vient de l'entrainement G/D du pied (le bruit semble venir de la partie haute).
N'y a t-il rien à régler ou vérifier de ce coté (tension ressort de rappel ou autre?)?
Merci pour votre aide,
jm
0
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767 > Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
9 mars 2020 à 08:28
Bonjour

Pour ce qui est du bruit. devant mon ordi je n'entends rien :o))
Tout ce qui est réglage du mécanisme du zigzag, il faut être devant la machine. :o((
0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
7 mars 2020 à 20:38
PS: N'existe t-il pas de mode opératoire Singer pour la révision atelier?
0
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
10 mars 2020 à 08:53
Bonjour Plume
Pour améliorer le transfert de documents je fais un essai pour votre notice. Me dire si vous l'avez bien reçue. Cordialement.
https://www.cjoint.com/doc/20_03/JCkhYQ7oxKT_VUE-ECLATEE-Singer-740-744-746-784-786-G3-G23-G24-G25.pdf
0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
Modifié le 10 mars 2020 à 09:36
Bonjour stf,
Oui, le lien entraine le téléchargement auto du document.
Remarque: vous m'avez envoyé les pages 180 à 188 d'un livret: quel est ce livret? y a t-il d'autres choses intéressantes à intérieur?
Merci pour votre réponse,
jm
0
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
10 mars 2020 à 10:17
Ce n'est rien c'est un marque page du fournisseur.
Merci du retour.
Cordialement.
0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
10 mars 2020 à 17:52
Bonjour jp,
J'ai trouvé l'origine du claquement en zig zag à pleine vitesse: En jouant sur la vis de droite sur le plan dans le bloc repéré 506126 page 182, (vis de réglage excentrique car sans fin?), plus de claquement à pleine vitesse. Connaissez-vous le rôle exact de cette vis?

PS: Si vous avez d'autres séries de marque page du fournisseur concernant la 760, n'hésitez pas à m'en envoyer copie...
0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
10 mars 2020 à 18:43
Bonsoir
La fonction du bloc N° 506126 à distance ?? je ne me souviens pas avec certitude
Il est fixé sur la barre aiguille par la vis 1266 830 quant-au loquet et au ressort 503122 ??
devant la machine je vous donnerais la réponse sans problème.
Cordialement.

0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
10 mars 2020 à 20:12
Bonsoir,
Peut-être une réponse dans vos autres marques pages???
Cordialement.
jm
0
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
14 mars 2020 à 08:04
Report de message. Merci de cliquer sur "répondre au sujet" pour un même problème.

Réponse de :Plume30


Bonjour,

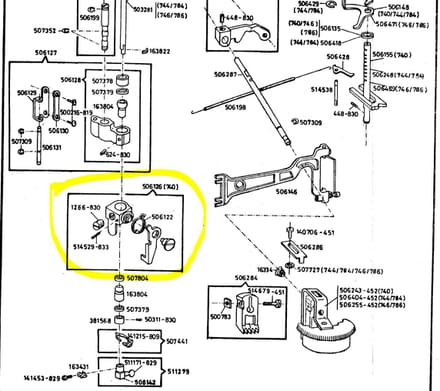

Je n'arrive pas à régler un problème de claquement en position zig zag sur ma singer 760. Le problème vient du bloc repéré 506126 (voir schéma). Il y a trois vis dans ce bloc:

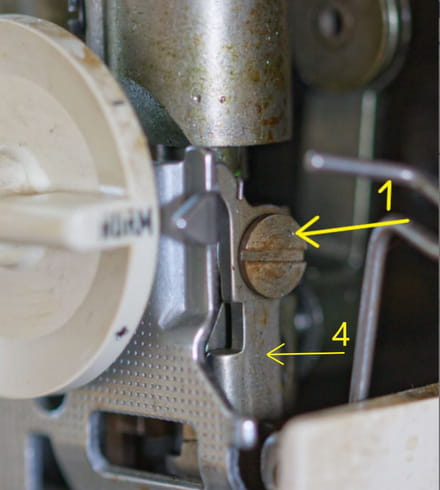

vis 1: vis qui semble excentrique car tourne sans fin dans les deux sens en modifiant légèrement la position de la pièce 4
vis 2: toute petite qui pourrait servir de serrage?
vis 3: qui sert à régler la position verticale de la barre aiguille.

Je vois également deux repères sur la barre aiguille qui doivent servir aux réglages.




Quelqu'un sait-il comment faire les réglages nécessaires?
Merci pour votre aide, ainsi qu'à stf_jpd87 pour le shéma.
jm




0
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
Modifié le 15 mars 2020 à 07:35
Bonjour
plume

C'est bien ce que je pensais , système de déverrouillage de la barre aiguille pour faire des points sautés.
Pour ce réglage tout est dans le doigté et l'observation. A distance je suis incapable de dire ce qu'il faut toucher avec précision, sachant qu'il y a en plus la commande qui part des boutons pour gérer cette fonction. J'ai deux ou trois fois rencontré ce problème .
Vraiment désolé vous être trop loin pour intervenir.
Cordialement.

ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
14 mars 2020 à 08:57
Bonjour jp,
En jouant sur la vis excentrique 4, j'arrive à obtenir un réglage correct, mais après utilisation, la vis change de position et le problème revient. N'y a t-il pas un moyen de bloquer cette vis 4 une fois le réglage effectué?

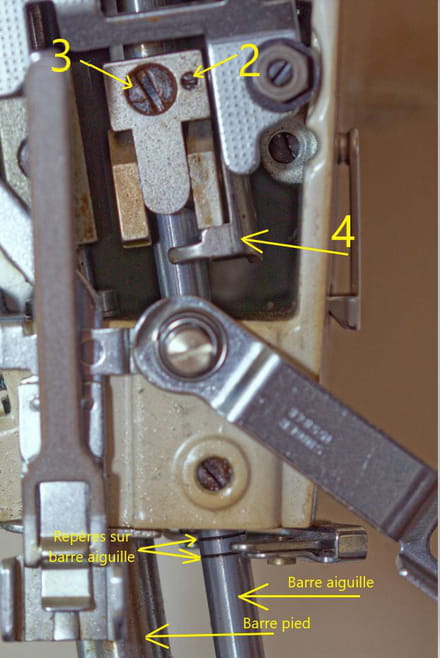

Pour ce qui est des doubles traits repères présents sur la barre aiguille (voir photo 2), connaissez vous la hauteur qu'ils sont censés recommander, et en alignement avec quel autre repère?
Même à distance, vous pouvez être d'un précieux secours,
jm
0
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
14 mars 2020 à 10:57
Pour l'excentrique je ne vois que la vis N° ?544529-833 pour le bloquer.

Les deux repères sont là pour régler la hauteur de la barre aiguille et le recul du crochet.
Le repère du haut est pour la position la plus basse de la barre à aiguille par rapport à la douille (théorie) et la plus basse = recul du crochet au point droit centre de la plaque aiguille.
0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
Modifié le 14 mars 2020 à 11:49
Re jp,
Apparemment le réglage de la hauteur de barre aiguille est déterminante dans le décrochage non désiré du mécanisme point sauté: en modifiant légèrement la hauteur barre aiguille, plus de problème là, mais maintenant, problème de fil aiguille qui se coince dans la canette....(problème qu'il n'y avait pas avant...)
D'où:
-Pourriez vous donc me dire ce que vous appelez "douille" et quel est le repère à aligner au repère du haut de la barre aiguille pour le réglage en hauteur correct de cette barre?
-Si le repère du bas est celui servant à régler le recul du crochet, ou positionner ce repère avant de pouvoir le modifier et par quel moyen?
Merci pour votre aide,
jm
0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
Modifié le 14 mars 2020 à 19:05
Bon, j'ai repris cet après midi la plupart des réglages. Bilan, la machine coud tous les points, mais j'ai toujours ce problème de décrochage du système point sauté à grande vitesse de couture et à largeur point >4mm: Je vais rester comme ça pour le moment et l'utiliserai dans ces cas à vitesse moyenne..
Je reste dubitatif quand à cette vis ( repérée 1 sur photo plus haut) qui semble libre en rotation (pas de blocage) et qui est peut-être à l'origine du phénomène paranormal...
Si quelqu'un à déjà eu ce problème (décrochage du système point sauté), à trouvé la solution et se rappelle des opérations à suivre pour y palier, merci de me la faire savoir.
Merci encore à stf_jpd87 pour son aide.
jm
0
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
15 mars 2020 à 07:37
Bonjour

Je confirme qu'en machine à coudre un excentrique est toujours bloqué par une vis ou un écrou. Il n'y a pas d'exception.
Cordialement.
0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
15 mars 2020 à 09:29
Bonjour jp,
Le serrage de la vis 514529-833, qui parait-être vis de blocage, n'a pas résolu dans mon cas le problème de déréglage de la vis 1. C'est pour cela que je reste dubitatif.
Il me semble d’après ma maigre expérience, que le réglage idéal d'une machine doit être la somme de réglages faits dans un ordre bien précis et qu'il doit donc bien exister une méthodologie précise constructeur pour chaque machine.
Chaque réglage fait sans prise en compte des autres peut jouer et entrainer un problème tel que le mien ou autre.
Si quelqu'un détient un éventuel manuel constructeur de réglage pour la 760, je l'invite à boire le café à la maison!!! (je ne recule devant rien...).
Bonne journée à tous.
jm
0
Plume30_4000 Messages postés 12 Date d'inscription samedi 7 mars 2020 Statut Membre Dernière intervention 21 mars 2020
Modifié le 21 mars 2020 à 17:33
Bonjour à tous,

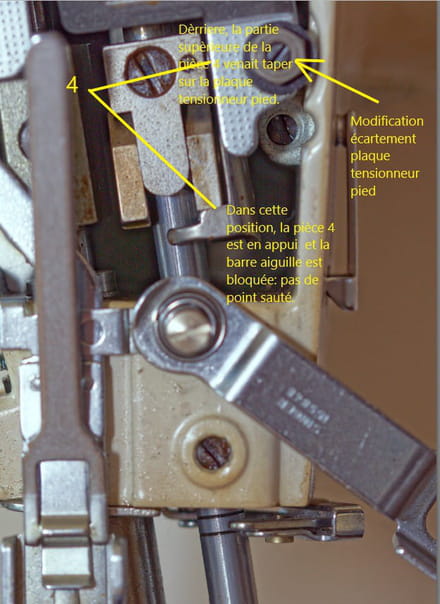

En jouant sur la vis d'écartement de la plaque tensionneur pied, la pièce 4 ne vient plus taper sur cette dernière (ce qui entrainait le débrayage de la barre aiguille), et donc plus de point sauté inopiné.
Peut-être que stf_jpd87 pourra nous en dire un peu plus sur ce nouveau réglage...
Bon confinement à tous!
0
stf_jpd87 Messages postés 88442 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 29 novembre 2022 2 767
23 mars 2020 à 07:48
Bonjour

Il ne faut pas trop m'en demander. La machine sous les yeux je vous explique tout les réglages et le fonctionnement du débrayage de la barre aiguille Mais à distance impossible. Cette opération j'ai eu deux ou trois occasions de la faire en 46 ans d'activité.
depuis le temps s'écoule vite.
Cordialement.
