Pièce derrière dévidoir à remonter sur singer initiale 2250

Signaler
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020
-
Messages postés
68674
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
27 octobre 2020
-

Bonjour

J'ai démonté ma machine pour remettre la rondelle du dévidoir .

J'ai enlevé une vis devant correspondant à une pièce avec un ressort que je n'avais pas vu. J'ai oublié de prendre une photo et j'ai des difficultés pour remonter cette pièce.Je vous joins des photos de la pièce et de l'emplacement sur la machine.

Pourriez vous m'aider et me donner la marche à suivre notamment comment tourner la pièce pour la monter et où placer le ressort ou me  montrer une photo de la pièce montée

Merci d'avance pour votre aide précieuse.



7 réponses

Messages postés
68674
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
27 octobre 2020
2 146
Bonjour

J'ai une référence en Singer "tradition 2250" A Vérifier??
Cordialement.
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

Bonjour .
C'est la même je crois
Je joins une photo
Merci pour vos réponses .
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

Messages postés
68674
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
27 octobre 2020
2 146
Bonjour

Je vous fournis la vue éclatée de toute la machine ne sachant pas ce que vous avez démonté. Photo dans un angle différent m'aurait peut-être indiqué la forme de la pièce , à ce niveau je ne vois pas son utilité.et sa fonction;
Voir sur cette VUE ÉCLATÉE
Cordialement.

Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

Bonjour
Je vous fournis des photos qui j'espère seront plus explicites. La pièce est en 2 parties La petite partie avec la vis la reliant à la machine est rivetée à la 2 ème partie qui se compose d'une longue tige qui peut donc se positionner à l’horizontal ou à la verticale ? A l'intérieur de l'axe riveté il y a un ressort et une petite rondelle.
J'avoue ne pas trop comprendre la vue éclatée.
Bien cordialement .
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

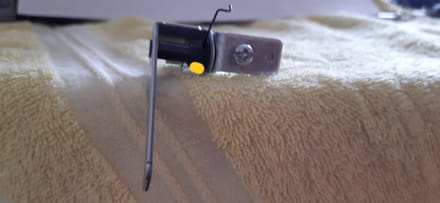

pièce posée sur la machine
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020
>
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

autre vue de la pièce
Messages postés
68674
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
27 octobre 2020
2 146
Bonjour

Cette pièce va dessous le support du dévidoir elle vient en pression par le ressort sur le volant de la machine Fonction: en basculant le dévidoir vers la gauche ça libère la pièce vers la poulie machine ce qui fait tourner la poulie sans entraîner la barre aiguille.

Messages postés
68674
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
27 octobre 2020
2 146
Bonjour

juste un oubli

le ressort à été remonté à l'envers le fil qui est à droite doit être à gauche. il faut lui faire faire un demi-tour. Il doit pousser la pièce comme indiqué ci-dessus.
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

Bonjour
Merci pour ces précieuses explications. Je vais essayer et vous tiendrai au courant
Bonne journée .
Cordialement
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020
>
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

je n'avais pas démonter cette pièce juste enlever la vis qui la tenait à la machine donc le ressort n'a pas été bougé
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020
>
Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

Bonjour
j'ai passé ma matinée à comprendre et je commence à désespérer ..Où dois je accrocher le ressort ou le faire passer ?
seule la position de la photo 7 est possible si la tige est verticale et ne peut se positionner qu'à gauche compte tenu de la vis .Je bloque la courroie .en positionnant la pièce.?
Je m'excuse de vous faire passer votre temps . Avec le confinement rien n'est ouvert malheureusement et je ne peux pas me faire aider . Je m'en veux de ne pas avoir pris de photo avant de dévisser cette pièce.
Avec mes excuses
Messages postés
68674
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
27 octobre 2020
2 146
Bonjour

La tige à la verticale doit venir appuyer sur la poulie pas sur la courroie c'est le ressort qui la pousse dans cette direction. Quand elle est en appui vous pouvez faire une canette sans piquer . Quand la canette est terminée vous basculez le dévidoir qui fait ouvrir la pièce vers l'arrière et dégage la poulie qui de ce fait entraîne l'aiguille.
Pour la position du ressort même sur la vue éclatée il est dans l'autre position. ??

Messages postés
14
Date d'inscription
mercredi 22 avril 2020
Statut
Membre
Dernière intervention
27 avril 2020

Bonjour
Merci de me répondre si rapidement. Je vais attendre demain pour refaire des essais . le ressort s'accroche où sur la machine ?
Merci
Messages postés
68674
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
27 octobre 2020
2 146
Bonjour

Je reviens sur votre message malgré les nombreux messages jour :maques oblige .
vous faites une photo de la pièces en place car il n'est pas impossible que le ressort soit à la bonne place la grande tige venant sur le fonte machine vers le bas ce qui pousserait le bras vers la poulie.
A+
Cordialement.
