Démontage pignon sur Singer Starlet 496

Résolu
Bounty06400
Messages postés
5
Date d'inscription
vendredi 24 avril 2020
Statut
Membre
Dernière intervention
29 avril 2020
- 25 avril 2020 à 00:08
 JM - 21 mai 2021 à 11:42
Bonjour,
J’ai hérité d’une vieille machine à coudre des années 70 une starlet 496 de marque Singer.
Lors de ma création de masque, j’ai un problème de cannette. Après démontage du capot sous la machine, il s’avère que c’est le pignon de la barre centrale qui est tout cassé.
J’ai démonté le premier (celui qui a 2 vis) par contre comment sortir le 2ème celui sur la barre ? En dévissant, il ne sort pas, pas assez d’espace.
J’ai bien vu une explication sur le site mais cela ne ressemble pas à l’intérieur de la starlet 496.
J’ai une photo mais je ne sais pas comment la poster.
Et savez-vous où puis-je trouver les références des pièces pour cette machine.
Le premier pignon semble être la référence 103331 mais pour le 2ème qui est différent je n’ai pas la référence.

Merci à tous les contributeurs

9 réponses

stf_jpd87
Messages postés
87258
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
28 avril 2020 à 08:45
Bonjour

Passer un coup de poile émeri sur l'emplacement du clips peut-être une bavure.
vous êtes sûr que ce n'est pas le pignon qui bute sur la baque??

Cordialement.
1
Bounty06400
Messages postés
5
Date d'inscription
vendredi 24 avril 2020
Statut
Membre
Dernière intervention
29 avril 2020
1
29 avril 2020 à 23:55
Bonsoir,
Merci stf_jpd87,
J’ai d’abord mis du dégrisant sur toute la barre et laisser reposer toute une nuit. Le lendemain, j’ai passé un petit coup de toile émeri à l’emplacement du circlip, cela a un peu bouger mais pas complètement. A l’endroit de la visse du pignon (que j’ai complètement retiré) j’ai vu que je pouvais passer un tout petit tournevis plat d’électricien. J’ai fait pivot de gauche à droite et en 2-3 fois, la barre à un peu bougée et j’ai pu sortir le pignon. Après facile de sortir toute la barre transversale.
Avant de remonter (j’attend le pignon) j’ai passé toute la barre avec la toile émeri très très fine. Elle rentre et sort comme dans du beurre.
Par contre, j’ai remarqué qu’il y’avait une graisse très épaisse un peu partout sur le pignon et la barre. Que conseillez vous comme graisse ? Épaisse comme la graisse rose pour vélo ou graisse fine comme la graisse de serrurier ?
Merci pour votre contribution
1
stf_jpd87
Messages postés
87258
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
30 avril 2020 à 09:05
Bonjour

Comme quoi la persévérance paie.
Graisse légère.
Cordialement.
1
Bounty06400
Messages postés
5
Date d'inscription
vendredi 24 avril 2020
Statut
Membre
Dernière intervention
29 avril 2020
1
26 avril 2020 à 16:44
Bonjour merci de prendre le temps de répondre,
J’ai dévissé tous les pignons
Une barre est démontée sans soucis reste celle du dessous !

Elle ne sort pas, cela bloque mais je ne sais pas, le circlip est retiré, la rondelle n’est pas bloquée. Je ne vois pas où cela coince
0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
Bounty06400
Messages postés
5
Date d'inscription
vendredi 24 avril 2020
Statut
Membre
Dernière intervention
29 avril 2020
1
26 avril 2020 à 17:02
J’ai commandé les pignons.
Mais je dois démonter le pignon cassé

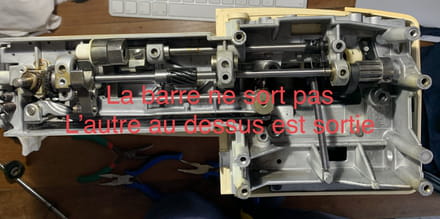

C’est la vue complète de la machine du dessous. 1 pignon sous canette déjà sorti, la petite barre horizontale est déjà sortie avec le pignon qui va dessus.
Je ne comprends pas pourquoi la longue barre ne veux pas sortir, je ne vois pas où cela coince et je ne veux pas forcer sans être sur qu’il le faut.
Tout les pignons sont dévissés, 1 circlip retiré, la rondelle à côté du circlip n’est pas coincer dans la rainure, la courroie est décrochée de la poulie/pignon métallique.



Merci de votre aide
0
Bonjour,
J'ai exactement le même problème que vous, mais impossible de trouver le pignon qui convient parfaitement sur Internet. Où avez-vous trouvé votre pièce?

Merci d'avance pour votre réponse.
Bonne journée!
0
JM > Camille
21 mai 2021 à 11:40
https://www.ebay.fr/itm/112435113503?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2648
0
Enlever le circlips sur l'arbre à gauche et faites levier sur l'arbre avant la roue dentée de gauche avec un ciseau à bois par exemple et l'arbre va reculait de façon à libérer le pignon.
0
stf_jpd87
Messages postés
87258
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
27 avril 2020 à 09:04
Bonjour

Pour moi de ce que je vois rien d'anormal. Avez-vous desserré complètement les vis du pignon. Oui Dans ce cas il faut taper légèrement sur l'axe le pignon doit forcer .
Cordialement.
0
Bounty06400
Messages postés
5
Date d'inscription
vendredi 24 avril 2020
Statut
Membre
Dernière intervention
29 avril 2020
1
27 avril 2020 à 17:29
Bonjour,

Merci pour la réponse mais il faut taper où (l’axe sur le pignon) je ne comprends pas

Merci



Cela semble bloqué à l’endroit du circlip (qui est pourtant retiré)





Merci de votre contribution
0
Camille_2903
Messages postés
1
Date d'inscription
mercredi 18 novembre 2020
Statut
Membre
Dernière intervention
18 novembre 2020

18 nov. 2020 à 12:40
Bonjour,
J'ai exactement le même problème que vous, mais impossible de trouver le pignon qui convient parfaitement sur Internet. Où avez-vous trouvé votre pièce?

Merci d'avance pour votre réponse.
0
stf_jpd87
Messages postés
87258
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
2 750
25 avril 2020 à 07:45
Bonjour

Faites une photo du dessous de la machine vue complète le plus prés possible
Pour vos pignons en passant la commande avec les références, le vendeur doit vous donner les bons pignons
Pour les réglages nous verrons à la réception;
Cordialement
-1
