Fixer pièce sur Singer 631 G

Question

Bonjour, je ne comprends pas comment fixer cette dernière pièce en photo sur le modèle singer 631G.
cette machine vient d'être débloquée .les pignons étaient bloqués par la fibre et ou de la peluche  de tissu .le graissage est fait ,et puis  un lustrage lui a refait un coup de jeune .
cordialement

stf_jpd87 · Answer

onjour

Je n'ai pas la vue éclatée de ce modèle sortez la pièce est faites deux photos recto/ verso.
Cordialement.

thalithali · Answer

bonjour ,
voici  la pièce  numéroté  singer  172144.
merci pour vôtre aide .
cordialement

stf_jpd87 · Answer

Bonjour

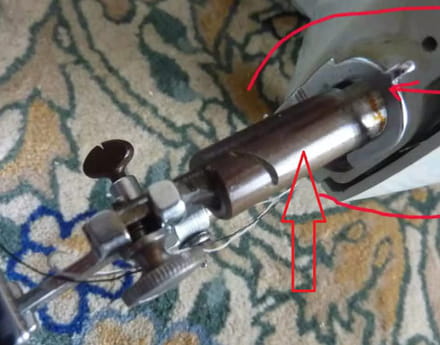

J'ai comme l'impression que cette pièce (flèche ) n'est pas à la bonne hauteur ???
La pièce plate se clips sur la bague en question qui doit avoir une encoche pour la recevoir

ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

thalithali · Answer

bonsoir,
quand je manoeuvre la came en arrière qui fait baisser ou lever le pied tout va bien, le pied arrive bien au dessus des griffes .
sur cette axe il y a bien un met plat  ,il est très large ,ce qui me faisait penser à une pièce manquante qui doit bloquer cette petite pièce.
je ne trouve aucune information !
cordialement

stf_jpd87 · Answer

Bonjour

Pour moi à distance la bague est trop basse, voir sur la face gauche après avoir enlevé le carter de l'ampoule , vous avez une vis dans la fonte qui bloque cette douille; Remontez là jusqu’à hauteur de la fonte et glisser la pièce à l'intérieur. l'ergot du bout devrait pincer la pièce.
Cordialement.

thalithali · Answer

dès que je baisse le levier de la came,la pièce n'est pas tenue  et se met en travers

je vous ai envoyé un lien en privé  (video)
cordialement
charlys

stf_jpd87 · Answer

https://img-19.ccm2.net/iuKx3Es2WRRIK-gMlIvs_DKuAYc=/440x/7542ecb092ac4bc79661dc6e560b7765/ccm-ugc/vis.jpg

stf_jpd87 · Answer

La vis qui fixe la bague à la bonne hauteur est dans le trou( flèche). Vous remontez la bague et vous serrez la vis .
Cordialement.

ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

thalithali · Answer

merci  pour vôtre accompagnement et éclaircissement .
j'ai zappé cet endroit ,je pensais à un trou pour huilage,ayant aussi observé que  la vis n'avait pas été remise.
si je comprends bien la fonction de cette bague très longue ,ayant pu la sortir en partie ,elle bute sur la griffe ,même en enlevant la plaque. je pense être obligé de démonter la griffe pour sortir la baque.
je comprends que la baque est fixe à l'aide de cette vis ,et que la partie que j'ai marqué (axe est mobile dans cette bague)  donc si c'est bien ce fonctionnement que je crois observé, l'axe est grippé dans cette bague.
ce qui provoque la descente de la bague sans cette vis de serrage .
cordialement

stf_jpd87 · Answer

Bonjour

si la bague est grippée il n'y a pas lieu de sortir la griffe,  Il faut   sortir l'axe du pied presseur par le haut.  , OU  simplement quelques gouttes de dégrippant devraient suffire à dégripper la bague.
Cordialement.

thalithali · Answer

bonsoir,
donc c'est bien cette pièce qui doit être mobile  qui est la cause .
 merci pour vôtre confirmation.
j'ai mis du dégrippant .c'est toujours bloqué.   j'ai essayé de sortir la bague avec cette axe grippé .
la griffe empêche  de pouvoir descendre plus bas ,il semble manquer quelques millimètres .
merci à vous. je suis suis sur la bonne voie.
cordialement

stf_jpd87 · Answer

Bonjour

Je me répète il faut sortir l'axe du pied presseur et la bague par le haut.
Cordialement.

thalithali · Answer

bonjour  ,
oui j'ai bien compris pour sortir la pièce par le haut  .merci

voila la pièce retirée  et dégrippée suivant  cette procédure en photo..
cela permet de ne pas frapper le métal directement.

thalithali · Answer

re

j'ai aussi exploré  la façon de retirer  cette bague et cet axe.

c'est beaucoup plus simple d'enlever la griffe pour faire descendre le tout .

juste refaire le réglage de l'excentrique de la griffe au remontage ,cela ne pose aucun problème .

stf_jpd87 · Answer

Bonjour

Tout est possible.
Le principal c'est d'obtenir le résultat.  Par expérience c'est par le haut. :o))
Il n'y a plus qu'à remonter et piquer.
Cordialement

thalithali · Answer

j'ai  été très surpris  de ce grippage ,grippé à ce point c'est très délicat d'y arriver sans rien abîmer .
 je me demandais si cette ensemble de pièces  n'était pas une seule pièce  .


je vais passer à la phase essai couture  dans 3 semaines . je vais profiter de la mer .
je ne suis pas couturier ,mais quelques fois cela pourra me servir pour une bricole facile à faire.

j'espère que ce sujet pourra aussi permettre à d'autre de se dépanner.

à ce stade ,tout me semble correcte.
merci beaucoup pour  vôtre aide . cela m'a été précieux.
bien cordialement

stf_jpd87 · Answer

je me demandais si cette ensemble de pièces n'était pas une seule pièce .  Je confirme c'est bien une bague qui est fixée par la vis (manquante) la barre coulisse à l'intérieur comme en haut.
Nota il y aura la hauteur du pied à régler que le pied porte bien sur la plaque .
