Problème de position aiguille brother fs 40

Signaler
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020
-
Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
-
Bonjour,

Bonjour à tous,
Je crée ce post car je rencontre un problème concernant ma machine brother fs 40.
Comme beaucoup de personnes, j’ai eu à faire face à code d’erreur E6, la pédale n’entraînait plus l’aiguille et même à la main il était très difficile de faire tourner le moteur....
J’ai d’abord pensé à un fil coincé dans l’engrenage du porte canette, j’ai donc démonté le porte canette, nettoyer et re graisser l’entraînante et resserrer le tout.
Cela n’a rien changé sauf que la machine n’était plus synchronisé.
J’ai finalement compris d’où venait le blocage de la machine et réglé le problème.
J’ai ensuite ré synchronisé la machine (aiguille/canette) en dévissant la la barre d’entraînement du porte canette par le dessous de la machine grâce à une explication trouvé sur ce forum.
Avant de trouver la solution pour synchroniser sur le forum j’ai dévisser la vis de maintien et de positionnement de la barre où se trouve l’aiguille (photo 1) je l’ai à priori remis au bon niveau (de manière à ce que l’aiguille en position basse arrive à quelques millimètres du bas de la canette) je n’arrive pas à trouver de références si la position de cette aiguille....
Le problème c’est que maintenant l’aiguille n’est plus positionnée correctement....
D’une part elle n’est pas centrée par rapport à la plaque en métal, en position à fond à gauche (point 00 par exemple l’aiguille tape sur la plaque et se casse), en position central (point 01 par exemple l’aiguille n’est pas centrée et légèrement décalée à gauche)
D’autre part l’aiguille touche le crochet de la canette et passe du mauvais côté du crochet.....
J’ai regardé la machine sous tous les angles et n’arrive pas à comprendre ce que j’ai pu toucher pour dérégler la position de l’aiguille....
Quelqu’un a t-il quelque chose à proposer ?
Merci d’avance
Clément

49 réponses

Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
2 119
Bonjour

1 première chose mettre l'aiguille dans le bon sens : le plat sur l'arrière
2 la plaque aiguille en place l'aiguille doit passer au centre du trou (avant/arrière)

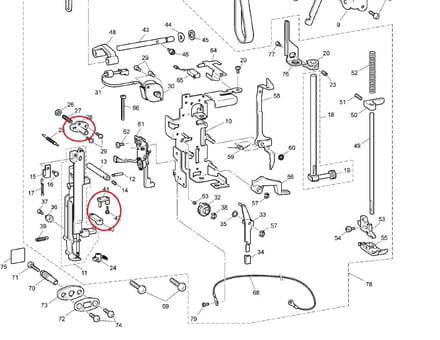

3 pour le centrage de gauche à droite vous avez dû toucher une de ces deux pièces (ronds rouges)??
La hauteur de l'aiguille se contrôle au moment ou la pointe du crochet se trouve au centre de l'aiguille . Le chas 2mm plus bas
Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
2 119
Report de photos



Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
2 119
Je préfère ce sens pour mon cou:o))
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

Bonjour,
Tout d’abord merci pour votre réponse.
Je ne suis plus chez moi jusqu’à dimanche, je ne pourrai donc pas vérifier l’ensemble de ses points d’ici là....
Mais:
1) l’aiguille est bien positionnée côté plat vers l’arrière, j’en suis sûr!
2)vous voulez dire qu’à partir du moment où l’aiguille est bien positionnée (Avant arrière) par rapport au trou l’aiguille ne peut pas toucher le crochet ?
En gros si l’aiguille touche c’est que là synchro est mal faite ?
3) je n’ai pas la machine devant les yeux mais franchement ça ne me dit rien.... je n’ai fait que déplacer à la main un petit engrenage blanc qui est en contact avec un petit engrenage noir et qui sert à positionner la barre d’aiguille de gauche à droite en fonction du point demandé et de la largeur du zig zag ce petit engrenage reprend d’ailleurs toujours la même position lorsque l’on éteint et rallume la machine....
Si je décale l’engrenage de 2 crans l aiguille se positionne parfaitement (gauche/ droite) mais revient toujours décalé si j’éteins et rallume la machine (je ne sais pas si je suis clair dans mes explications ????)
4) le chas de l’aiguille doit être 2 mm plus bas que le crochet ?
Clément
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

C’est la vis n23 que j’ai desserré et que je pense avoir remis dans la bonne position mais je ne trouve pas de « côte » pour le positionnement ´....
Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
2 119
Bonjour

Je dois avoir de mauvaises lunettes vis N° 23?????
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

Bonjour,
Il me semble bien, oui....
N’est-ce pas là vis numéro 23 qui maintient la barre dans laquelle est placée l’aiguille ?
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

C’est bien la barre numéro 18 sur laquelle est positionnée l’aiguille ? Avec la vis numéro 19 qui sert l’aiguille ?
Donc la 23 maintient bien la barre 18 sur laquelle est installée l’aiguille ?
Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
2 119
Bonjour

OK c'est la bride qui bloque la barre aiguille à la bonne hauteur. pas le déport de l'aiguille.
La hauteur de la barre je vous l'ai donnée sur le message N° 1
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

Donc en position basse, le chas de l’aiguille doit être 2 mm plus bas que le crochet(Qui lui est au milieu de l’aiguille?) , c’est bien cela ?
Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
2 119
Oui: ce quand l'aiguille est remontée de 2mm zigzag à zéro et aiguille au centre du trou de la plaque.
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

Très bien je vais essayer cela dès que je rentre, mais il est vrai que pour mettre l’aiguille en position centrale, zig zag a zéro il faut allumer la machine....par défaut l’aiguille est complètement sur la gauche (c’est d’ailleurs dans cette position qu’elle touche la plaque) et travailler machine ouverte et allumée n’est pas évident....
Concernant les deux engrenages qui agissent sur la position (gauche/droite) de l’aiguille, est il possible que je les aient déréglés ?
Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
2 119
Bonjour

Si vous n'avez touché à rien non. Sur certaines machines il faut la mettre en route pour le positionnement de l'aiguille.
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

Bonjour,
Définitivement l’aiguille touche la plaque!
Je n’ai pas touché au réglage des deux éléments que vous avez entouré.....

Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

Sur cette machine c’est effectivement le cas, l’aiguille se positionne à la mise en route mais se positionne comme ceci:
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

Est il possible que j’ai déréglé cette pièce sans m’en apercevoir ?
Est-il possible que le dérèglement soit électronique ?
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
2 119
Bonsoir

Une fois la machine en route pour un zigzag maxi avez-vous un décentrage ou est-ce que l'aiguille se trouve en bonne position dans la plaque aiguille?? ou est-ce que le décalage est le même ??
Messages postés
36
Date d'inscription
dimanche 16 août 2020
Statut
Membre
Dernière intervention
3 octobre 2020

Bonjour,
Lorsque j’allume la machine et que je la règle pour faire un zigzag maxi, l’aiguille est déjà décalée....
J’ai fais une vidéo pour vous montrer cela mais m n’est pas possible de la poster....
Messages postés
68210
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
12 octobre 2020
2 119
Bonjour

Dans ce cas vous devez avoir une butée qui limite le déplacement du bloc de la barre aiguille vers la gauche quand le micro moteur est au repos.Peut-être l'excentrique N° 36.
Cordialement.
