Bonjour,
J'ai fait l'acquisition d'une machine à coudre de fabrication allemande Privileg 182-B-1, je l'ai nettoyée et remontée dans l'ordre.
Par contre, j'ai ausi démonté le volant, la molette centrale avec sa vis, et après remontage en suivant les indications des 3 petites bosses sur la pièce qui s'adapte sur le bras et en resserrant la vis entre 2 bosses sur la molette, le volant n'entraîne plus le fonctionnement de la machine. Le bobinage de canette fonctionne, mais en embrayant de nouveau le volant en serrant la molette, la machine ne coud pas. Et une fois en place, le volant a un léger jeu avant/arrière de presque rien
Avant démontage tout fonctionnait mais la molette centrale du volant était bloquée, le débrayage n'etait pas possible pour bobiner la canette sans faire fonctionner le pied de biche.
J'espère être assez claire dans toutes les explications.
Quelqu'un arriverait à me dire pourquoi le volant n'entraîne plus rien ?
Merci

3 réponses

Messages postés
68237
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
13 octobre 2020
2 119
Bonjour

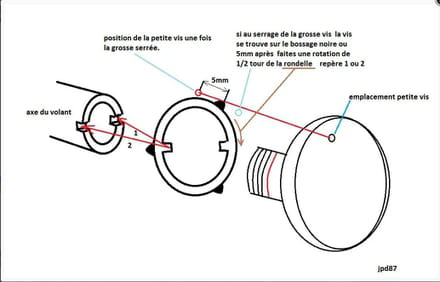

Le principe:

Nota: le disque peut être tourné par demi tour la partie avant passant à l'arrière( pas en rotation comme indiqué pour les bossages extérieurs ) car une y a sur certaines machines les deux ergots 1/2 avec une forme incliné vers 'l'extérieur, qui modifie l'épaisseur du disque une fois monté .
Cordialement


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
Merci, pour votre réponse. J'ai compris le montage du volant et de la molette, par contre je viens de comprendre que le volant ne tourne pas à cause du jeu entre le volant et l'axe de la machine. Avec un joint, la machine est repartie. En tous les cas, merci pour le schéma qui me sera utile, si besoin par la suite.
Bonne journée
Messages postés
68237
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
13 octobre 2020
2 119
Le jeu est donné par la mauvaise position de la rondelle
