Singer Simple 3221 - Problème embrayage

Signaler
-
Messages postés
70121
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
26 novembre 2020
 -
Bonjour,

Il semble que la machine de ma compagne ait un soucis d'embrayage : le moteur entraîne bien la poulie qui, elle, n'est plus solidaire de l'arbre, sauf très ponctuellement.
Symptôme classique d'un embrayage quelconque qui patine.

Comment puis-je démonter cet ensemble ?
Avez-vous une notice de dépannage ?

Je vous remercie par avance pour votre sollicitude.

Cordialement.

Albert CHOPINT
***@***
Afficher la suite

8 réponses

Réponse 1 / 8
Messages postés
70121
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
26 novembre 2020
 2 226
Bonjour

Pour rechercher la panne il faut démonter la coque arrière

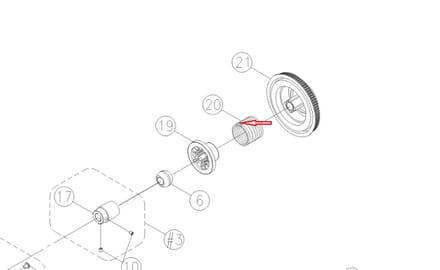

Dans la poulie vous avez un système à ressort N° 20 Une pièce dans la machine vient appuyer sur la tige du ressort (flèche rouge)pour faire tourner la poulie à vide Peut-être le dévidoir ?? enclenché. A vérifier en premier.

A+ Cordialement.
Réponse 2 / 8

Merci pour votre réponse.
Comment je démonte la 21 et, donc, la poulie manuelle qui est au-dessus ?
Cordialement.
Réponse 3 / 8
Messages postés
70121
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
26 novembre 2020
 2 226
Bonjour

Avant de démonter avez-vous trouvé ce qui vient appuyer sur le point (flèche rouge)????
Réponse 4 / 8
Messages postés
1
Date d'inscription
lundi 2 novembre 2020
Statut
Membre
Dernière intervention
2 novembre 2020
Bonjour,

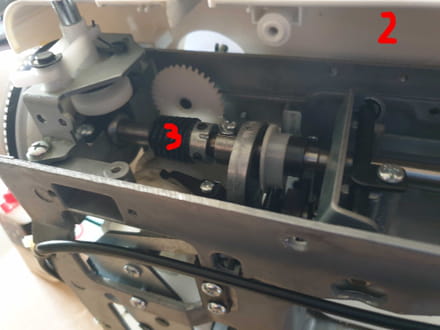

En fait, je n'ai pas de ressort à l'endroit que vous indiquez mais une vis sans fin (en 3).


Il faudrait que je puisse accéder à l'embrayage pour le nettoyer : il semble qu'à l'entretien il y ait eu un peu trop d'huile mise au mauvais endroit !

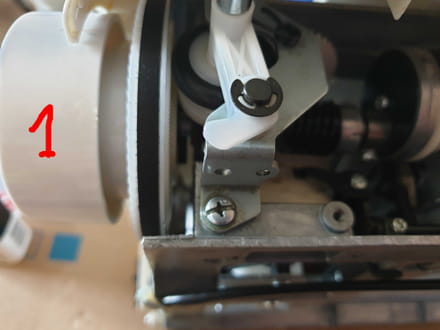

Pour cela, comment dois-je enlever la molette 1 ?


De plus je ne sais pas comment démonter le deuxième cache (en 2) sans le casser !
J'ai enlevé les vis de dessous...

Cordialement.
Réponse 5 / 8
Messages postés
70121
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
26 novembre 2020
 2 226
Bonjour

Le cache N° 2 demande beaucoup plus de démontage. Pour votre problème ce n'est pas utile de le démonter.
le cache N° 1 doit être clipsé il suffit de tirer pour le dégager.
Le ressort N° 20 se trouve dans la poulie N°21 et 19 , la pièce N° 3 est effectivement une vis sans fin et n'a rien à voir avec votre problème .
Logiquement ce ressort N° 20 doit venir buter sur le dévidoir quand celui-ci est à droite de la machine ce qui libère le volant pour qu'il ne tourne que seul.

Cordialement.
Réponse 6 / 8

Bonjour,
Encore merci pour vos conseils et votre patience...
Comment je sors la molette 34 ?
Cordialement.
Réponse 7 / 8

Suite...
Je dois démonter les 24 et les 25 ?
Cela ne va-t-il pas désynchroniser la machine ?
Cordialement
Réponse 8 / 8
Messages postés
70121
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
26 novembre 2020
 2 226
Bonsoir.

Cela ne va-t-il pas désynchroniser la machine ?
 NON



Je dois démonter les 24 et les 25 ?
NON   juste sortir le volant pour accéder au graissage.
