Remontage pignon horizontal sur MàC magic

pelo - 24 nov. 2020 à 17:44
stf_jpd87 Messages postés 87476 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 7 octobre 2022 - 29 nov. 2020 à 09:42
Bonjour,
Le pignon horizontal était HS,maintenant le problème, il faut le remonter.
Si quelqu'un pouvait m'aider çà serait sympa!
Merci

5 réponses

stf_jpd87 Messages postés 87476 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 7 octobre 2022 2 754
25 nov. 2020 à 08:12
Bonjour

Sans référence machine ???
Vous avez su démonter , vous faites l'inverse.
Réglage.
IL est possible qu'avec le temps la barre à aiguille et le crochet ont bougé
Pour le savoir : il suffit de faire ce contrôle:
Enlever le pied, la plaque à aiguille , mettre une aiguille neuve , mettre le zigzag au centre et point droit. Descendre la barre aiguille au point le plus bas et dans le sens de rotation remonter de 2mm . Dans cette position la pointe du crochet doit être au centre de l'aiguille et le chas 2mm en-dessous. Si un de ces points n'est pas bon il faut agir sur les réglages . A suivre. .
0
Bonjour ,
Je vous remercie d'avoir répondu, la machine à coudre est une Singer MAGIC 22.
Pour l'instant ce n'est pas un Pb de réglage.
Le pignon en cause est HS; il renvoie l'angle qui entraîne le pignon se trouvant
sous le crochet.
Ce pignon se trouve en bout la barre horizontale, je n'ai pas eu de Pb à l'enlever car il était en morceaux, mais pour le remettre il faut que je déplace cette barre de quelques mm.
A priori ce pignon est un pignon fusible !
Merci
0
stf_jpd87 Messages postés 87476 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 7 octobre 2022 2 754
27 nov. 2020 à 11:31
Bonjour

Effectivement il faut déplacer cet axe vers la droite en dévissant tout ce qui l’empêche de se déplacer . Si vous n'y arrivez pas faire une photo du dessous de la machine. Vue générale nette.

Cordialement.
0
stf_jpd87 Messages postés 87476 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 7 octobre 2022 2 754
Modifié le 29 nov. 2020 à 09:40
Report de message. Merci de cliquer sur "répondre au sujet" pour un même problème.

Réponse de :
Bonjour,





Je suis anciennement Pelo !!
J'ai bien reçu votre réponse et vous en remercie.

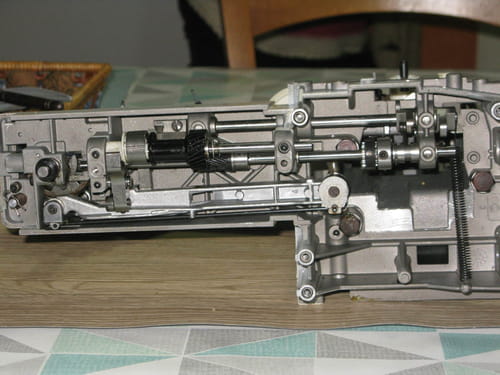

Maintenant je vais essayer de vous mettre des photos de la rampe.
merci d'avance

<figure class="image" style="float:left;">
</figure>








ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
stf_jpd87 Messages postés 87476 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 7 octobre 2022 2 754
29 nov. 2020 à 09:42
Bonjour

Vous êtes sur la bonne voie il suffit de pousser l'axe un peu plus à droit
Nota bien dévisser les deux vis du pignon à courroie. .
Cordialement.
0
