bobinage canette impossible Singer 3321Résolu

Question

Bonjour,
il m'est impossible de remplir une canette car tout se bloque et plus rien ne tourne.
J'ai démonté la machine, mais ne voit pas d'où ça peut venir.
Si quelqu'un a déjà eut ce sujet, possibilité appel en visio ou échanges par mail afin de m'aider à résoudre ce problème.
Le reste fonctionne très bien, c'est juste très embêtant.
Bonne journée.

stf_jpd87 · Answer

Bonjour

Le mécanisme de la canette est très particulier . en enclenchant la canette vous déplacez un levier 27 qui vient bloquer le mouvement de la barre à aiguille tout en laissant la rotation de la poulie sauf si le ressort interne est cassé.N°22  Donc démontage et contrôle.

mickeydams · Answer

Bonsoir,
un grand merci pour votre réponse.
J'ai démonté la machine, mais je ne vois toujours pas ce qui bloque.
La pièce 27 fait bien levier, mais elle vient bloquer le volant et le ressort ne me semble pas cassé.

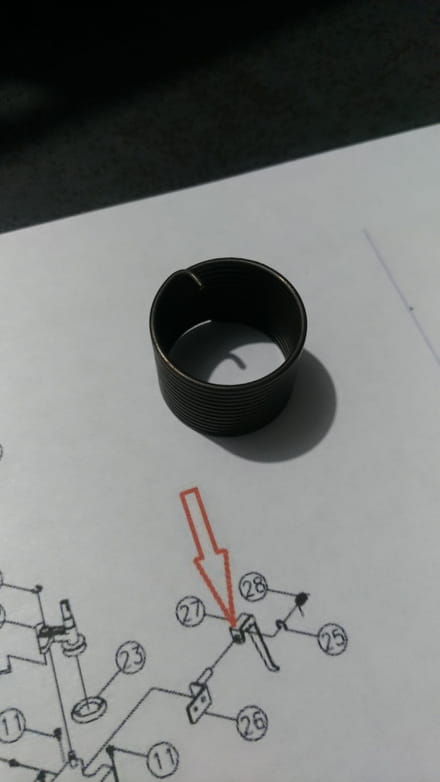

je n'arrive pas à trouver sur Google une photo des pièces détachées afin de vérifier si les miennes sont en bon état ou pas.je vous joint quelques photos
Merci de votre aide

stf_jpd87 · Answer

Bonjour

Le principe de ce ressort s'il est bien monté:
Regardez comme il se comporte : dans un sens de rotation en prenant les deux cotés il s'ouvre , dans l'autre centre si se resserre
Son principe une fois monté c'est pareil la poulie N°21 en tournant ouvre le ressort  si celui-ci est pincé par la spire recourbée maintenue par l'autre poulie avec le cran .
Si le cran lâche la poulie , le ressort est libéré et vient pincer laxe de la poulie 21
Si le ressort n'est pas monté correctement il ne fait pas ce travail .
Très technique à expliquer sans être devant le principe.
Cordialement.

mickeydams · Answer

Bonjour,
je vous remercie pour tous vos retours, et désolé du retard, mais j'ai été très prit ces jours ci.
J'essaye de vous faire parvenir un lien avec une vidéo montrant le problème exact, car j'avoue que je n'ai pas tout comprit à la dernière explication, et je ne trouve aucuns sujets sur ce problème.
Si cela vous convient, on pourrait s'appeler en vidéo afin de régler le problème, mais je ne voudrait pas vous obliger à quoi que ce soit.
Merci du temps passé en tout cas à me sortir de mon problème.

lien de la vidéo :     https://onedrive.live.com/redir?resid=913A611A0E2801F!9169&authkey=!AEFYCCoWTTyT-9g&ithint=video%2cmp4&e=9Xiycg

stf_jpd87 · Answer

Bonjour

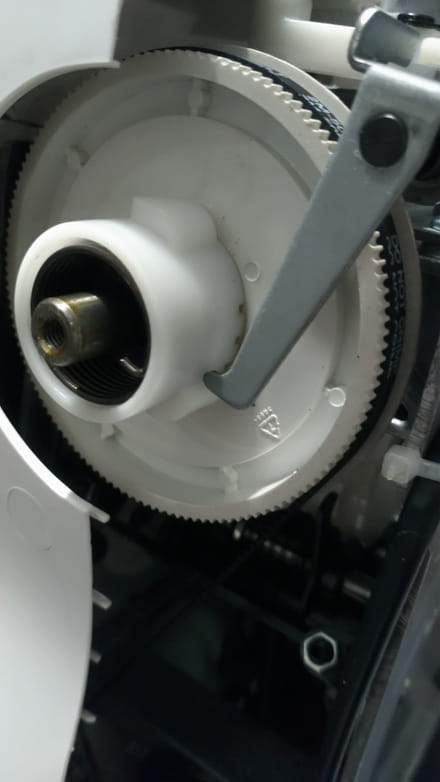

Je veux voir le coté de cette pièce plastique flèche, et l'intérieur de l'autre coté

mickeydams · Answer

Bonjour,
voici la vidéo de la pièce en question (vidéo 2), ainsi que des photos aussi dispos avec le lien.
Merci à vous.

https://onedrive.live.com/redir?resid=913A611A0E2801F!9170&authkey=!AOzSEyBmLJHMYHE&e=f9e3Ml

stf_jpd87 · Answer

Bonjour

je cherche la relation entre les trois pièces: le volant, le ressort, et la pièce blanche

je pense avoir trouvé avec les souvenirs de plus de 15ans

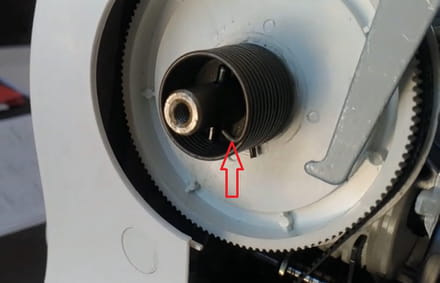

Dans le volant vous devez avoir un cran dans lequel se loge la boucle du  ressort voir flèche

le volant lui même se fixe sur l'arbre  par une vis et par la goupille du fond
Il faut impérativement que cette boucle soit engagé dans ce cran que je n'ai pas vu sur les images .
Suivant la position du volant dans la goupille 1/2 tour et les crans dans la bague plastique on doit pouvoir arrêter la machine en position haute de la barre à aiguille et faire la canette .
Désolé
Pour moi c'est simple mécaniquement mais difficile à expliquer sans être en présence de la machine .
A+ Cordialement.

stf_jpd87 · Answer

Très bonne nouvelle : mon voisin hier m'a déposé une machine à vérifier, je viens de voir qu'elle a le même mécanisme de canette. Je vais la démonter et je vous tiens au courant
dans les deux jours. :o))


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

stf_jpd87 · Answer

Bonjour

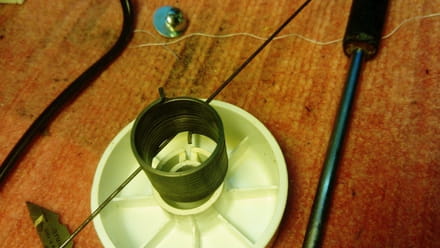

>Je confirme bien que la boucle sur la photo du message N° 7 doit venir se cranter dans le plastique de la poulie et la poulie dans la goupille sur l'arbre. Les crans sur la bague servent à positionner la barre aiguille en position haute dans un cas sur 3  (taquets extérieurs de la bague plastique..

mickeydams · Answer

Bonjour,
en effet, la boucle de retour du ressort vient bien se cranter dans le plastique  de la poulie, qui se fixe sur l'axe de la roue dentée.
Votre ami a-t-il lui aussi une pièce blanche (23) qui a aussi 5 crans du coté roue dentée ? Et le retour du ressort externe, coté roue dentée se met dans quel cran de la pièce blanche 23 ?
Le problème peut-il venir d'ailleurs ?
Merci à vous car je reste dans l'inexplicable sur ce problème de fonctionnement.
Je rappelle que lorsque j'enclenche la canette, la poulie tourne toujours et l'aiguille coud aussi, sur un demi tour, puis tout se bloque.
Est-ce que ca peut venir d'une oxydation d'une autre partie de la machine ?
Merci pour tout.

mickeydams · Answer

petite question: est-ce que la grande roue dentée blanche entrainée par la courroie du moteur doit être libre vis à vis de l'axe supérieur de la machine, car pour moi, tout est solidaire ?
merci à vous

stf_jpd87 · Answer

Bonjour

Bravo !! vous avez trouvé la panne:  la poulie doit tourner librement sur l'arbre supérieur.
Grippage..
Cordialement.

mickeydams · Answer

Bonjour, effectivement, après WD40, ca refonctionne à nouveau.
Un grand merci pour votre aide si précieuse.
Bonne soirée et merci pour tout.

Damien.

stf_jpd87 · Answer

Merci du retour.:o))
