Juki ddl-8500-7 tri->mono
Tibo71
-
Modifié le 14 févr. 2022 à 10:23
stf_jpd87 Messages postés 94768 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 25 avril 2024 - 2 mars 2022 à 19:11
stf_jpd87 Messages postés 94768 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 25 avril 2024 - 2 mars 2022 à 19:11
12 réponses
stf_jpd87
Messages postés
94768
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
25 avril 2024
2 855
14 févr. 2022 à 10:28
14 févr. 2022 à 10:28
Bonjour
Vous avez un moteur Efka VD 552. Moteur permutable en 220V mono sous condition de branchement particulier avec condensateur et contacteur mono.
Il faut me faire une photo du bornier de branchement du moteur car en plus du branchement il va falloir modifier les alimentations du boîtier électronique
Nota si éclairage il est branché où??
Cordialement.
Vous avez un moteur Efka VD 552. Moteur permutable en 220V mono sous condition de branchement particulier avec condensateur et contacteur mono.
Il faut me faire une photo du bornier de branchement du moteur car en plus du branchement il va falloir modifier les alimentations du boîtier électronique
Nota si éclairage il est branché où??
Cordialement.
stf_jpd87
Messages postés
94768
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
25 avril 2024
2 855
15 févr. 2022 à 08:36
15 févr. 2022 à 08:36
Bonjour
Partant de cette configuration
Vous devez changer le contacteur par un contacteur mono basique avec fusible de 10A
vous conservez la ligne électrique en utilisant que 3 fil (noir à supprimer )

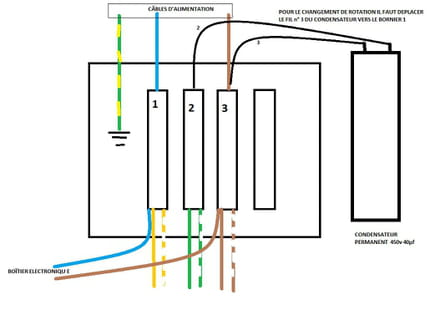

pour le bornier il faut modifier le branchement de cette façon:
Il est évidant que la prise canalys sera remplacée par une prise normale.
>Pour la valeur du condensateur µf je vous le confirme dans la journée
Pour cela il faut me faire une photo de l'étiquette du moteur qui doit être à coté du boîtier électronique
Cordialement.
Partant de cette configuration
Vous devez changer le contacteur par un contacteur mono basique avec fusible de 10A
vous conservez la ligne électrique en utilisant que 3 fil (noir à supprimer )
pour le bornier il faut modifier le branchement de cette façon:
Il est évidant que la prise canalys sera remplacée par une prise normale.
>Pour la valeur du condensateur µf je vous le confirme dans la journée
Pour cela il faut me faire une photo de l'étiquette du moteur qui doit être à coté du boîtier électronique
Cordialement.
Pas d'éclairage à priori.
Voici ce que j'ai pu photographier :
https://ibb.co/NtKY1vT
https://ibb.co/TgQRGjx
https://ibb.co/71MQ4T2
https://ibb.co/5cBymRy
https://ibb.co/XD25JDw
https://ibb.co/vDjxNHL
https://ibb.co/xfqnq1W
https://ibb.co/kyDH7jN
https://ibb.co/31cW2LB
https://ibb.co/10XMyK0
Merci beaucoup d'avance de votre aide et de votre temps !!!!
Voici ce que j'ai pu photographier :
https://ibb.co/NtKY1vT
https://ibb.co/TgQRGjx
https://ibb.co/71MQ4T2
https://ibb.co/5cBymRy
https://ibb.co/XD25JDw
https://ibb.co/vDjxNHL
https://ibb.co/xfqnq1W
https://ibb.co/kyDH7jN
https://ibb.co/31cW2LB
https://ibb.co/10XMyK0
Merci beaucoup d'avance de votre aide et de votre temps !!!!
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Bonjour,
Voici un schéma du cheminement électrique selon moi :
https://i90.servimg.com/u/f90/15/02/82/64/machin10.jpg
Dites moi si ça vous aide.
Le schéma que vous m'avez fait doit s'appliquer dans quel boitier ? Celui devant (Siemens) avec le bornier, derrière le moteur ou dans le boitier canalis ? Je ne suis pas sûr de moi...
merci d'avance.
Voici un schéma du cheminement électrique selon moi :
https://i90.servimg.com/u/f90/15/02/82/64/machin10.jpg
Dites moi si ça vous aide.
Le schéma que vous m'avez fait doit s'appliquer dans quel boitier ? Celui devant (Siemens) avec le bornier, derrière le moteur ou dans le boitier canalis ? Je ne suis pas sûr de moi...
merci d'avance.
stf_jpd87
Messages postés
94768
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
25 avril 2024
2 855
28 févr. 2022 à 18:37
28 févr. 2022 à 18:37
Merci pour cette réponse précise !
Je ferais le montage dans le mois je pense je posterais le résultat avant tout démarrage. Encore milles mercis pour votre aide et votre temps !
Je ferais le montage dans le mois je pense je posterais le résultat avant tout démarrage. Encore milles mercis pour votre aide et votre temps !
Par contre je ne comprends pas votre phrase au dessus du condensateur sur le message 4 : "pour le changement de rotation...."
Pour le contacteur, je pensais prendre quelque chose comme ça : https://www.em-distribution.fr/materiel-electrique/2981-boitier-demarrage-direct-moteur-monophase-220v-9-13a.html
Et pour le condensateur : https://www.em-distribution.fr/condensateur-de-demarrage-et-permanent-pour-moteur-electrique/2318-condensateur-permanent-40uf-450v-avec-cosses-serie-mkp.html?search_query=Condensateur++450v&results=11
Pour le contacteur, je pensais prendre quelque chose comme ça : https://www.em-distribution.fr/materiel-electrique/2981-boitier-demarrage-direct-moteur-monophase-220v-9-13a.html
Et pour le condensateur : https://www.em-distribution.fr/condensateur-de-demarrage-et-permanent-pour-moteur-electrique/2318-condensateur-permanent-40uf-450v-avec-cosses-serie-mkp.html?search_query=Condensateur++450v&results=11
stf_jpd87
Messages postés
94768
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
25 avril 2024
2 855
2 mars 2022 à 06:55
2 mars 2022 à 06:55
Bonjour
en Mono le changement de sens de rotation du moteur se fait par le déplacement du condensateur .
Je vous ai demandé la photo de la plaque signalétique du moteur ??? Platine qui se trouve à gauche de la boîte de programmation. De la puissance du moteur dépend la puissance du condensateur en µf
en Mono le changement de sens de rotation du moteur se fait par le déplacement du condensateur .
Je vous ai demandé la photo de la plaque signalétique du moteur ??? Platine qui se trouve à gauche de la boîte de programmation. De la puissance du moteur dépend la puissance du condensateur en µf
stf_jpd87
Messages postés
94768
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
25 avril 2024
2 855
2 mars 2022 à 19:11
2 mars 2022 à 19:11
OK pour 40µf
