Comment ouvrir une machine à coudre "Brother" ?

Flora - Modifié le 18 juil. 2022 à 16:08
 Flora - 22 juil. 2022 à 10:54

Bonjour,

Je cherche à ouvrir une machine à coudre Brother  XL-3510. ( Une petite vis est tombé à l'intérieur.)

Après avoir enlevé tous les éléments amovibles, j'ai enlevée les vis maintenant les deux coques (A-arrière et D-devant).

Les molettes pour "sélectionner le type de points" et "descendre l'aiguille" sont fixées sur la partie A. Il faudrait donc retirer D perpendiculairement à A.

 Cependant la roulette en haut de la machine à coudre  permettant de "sélectionner la longueur des points" est rattaché à A . Pour enlever la partie D il faudrait donc  coulisser D vers le haut.

Auriez-vous des solutions pour m'aider avec ce casse tête ? Je ne sais plus quoi faire...

Dans l'attente de vos conseils salvateurs  :)

Flora

6 réponses

stf_jpd87 Messages postés 87355 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 30 septembre 2022 2 751
19 juil. 2022 à 07:35

Bonjour

Comment vous aider sans la référence de votre machine???

Cordialement;


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

0

Bonjour stf_jpd87,

Je ne comprends pas trop votre réponse...

La référence de la machine est Brother XL-3510 et est précisé dans le premier paragraphe.

Cordialement

0
stf_jpd87 Messages postés 87355 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 30 septembre 2022 2 751
19 juil. 2022 à 18:08

Bonjour

Désolé je n'avais pas bu mon café :o))

Quand ce problème m'arrive je retour la machine à l'envers et je secoue pour que la vis sorte par le capot de l’éclairage. Si vous souhaitez tout démonter voir cette vue éclatée .

Voir cette VUE ECLATEE


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

0

Bonjour stf_jpd87,

Pas de problème :)

J'ai en effet secoué à l'envers mais rien n'est tombé, la vis est introuvable, un vrai mystère...

Merci pour la vue éclatée, cependant il n'y a pas de plan détaillé du montage entre les Mollettes et les parties A et D. Auriez vous par hasard des notices plus détaillées ?

Cordialement.

0
stf_jpd87 Messages postés 87355 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 30 septembre 2022 2 751
20 juil. 2022 à 09:36

Bonjour

Pour que nous puissions se comprendre , utilisz les N° des pièces et la page . A plus ;

0
Flora > stf_jpd87 Messages postés 87355 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 30 septembre 2022
21 juil. 2022 à 11:11

Bonjour,

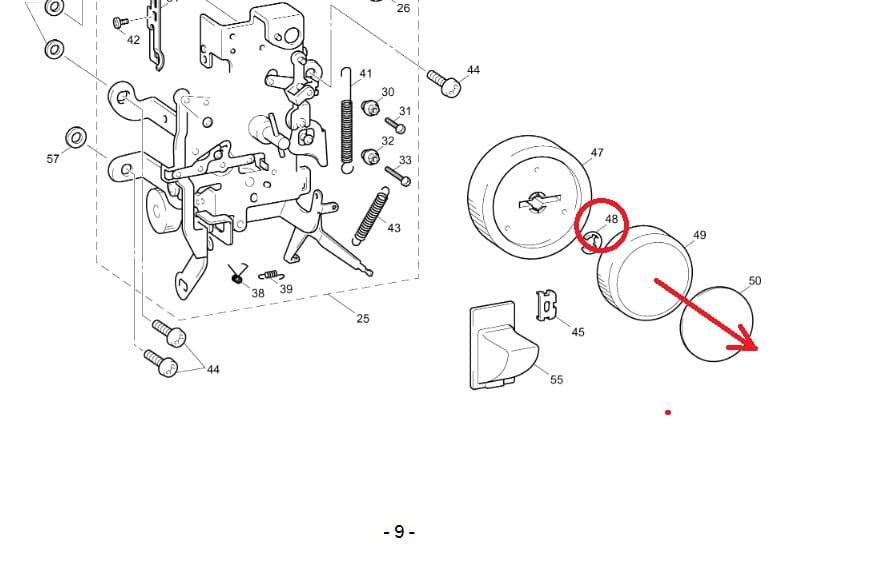

Il me faudrait le montage entre la partie N°13, p9, catégorie "(4) zigzag /pattern sélection mécanism" avec la partie avant de la machine -voir encadré rouge ci joint- .

Cordialement,

0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
stf_jpd87 Messages postés 87355 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 30 septembre 2022 2 751
22 juil. 2022 à 07:41

Bonjour

Si vous souhaitez enlever ces deux boutons  :

Il faut tirer sur le premier et d'éclipser N° 48 pour le second


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

0

Bonjour,

Je pense que cela va me débloquer. Merci beaucoup pour votre aide :)

Cordialement,

0
