MERRITT 8606 (SINGER 6130) [Résolu]

Signaler
-
 brigeou -
Bonjour,
je recherche une notice de réparation pour démonter remonter les axes des pignons crochets tous les 2 cassés
j'ai le manuel d'instructions pour l'utilisation mais ça ne suffit pas
JP

15 réponses

Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440
Bonjour

Ce type de notice n'est pas disponible pour les particuliers.
Faites éventuellement une recherche sur Google vidéo
Si rien revenir pour l'explication;
Cordialement.
bonjour
j'ai déjà bien ausculté la question : vidéos commentaires ... mais pour d'autres machines
mon problème vient du fait que le pignon conique crochet est cassé et tout est désynchronisé.
de plus le deuxième pignon conique de l'axe horizontal ne semble pas attaché à l'axe
peut être une forme pour l'entrainement ?
bref il va falloir que je démonte l'axe pour le reculer et libérer l’accès au pignon (calé contre le palier du crochet) et le remplacer
et après tout remonter et synchroniser et fixer
j'aurais simplement souhaité suivre une recette adaptée au cas de figure
mais je vais essayer de synthétiser toutes les informations vues et entendues
merci quand même
JP
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440
Bonjour

Ce que vous allez faire: une photo du dessous de la machine en gros plan et mécanisme complet.
Je vous dirai ou il faut toucher et les réglages à faire.
Cordialmeent.
bonjour
ok
mais :
Ratelimiting.create.account : creating account blocked by rate limiting
lors de l'essai de creation d'un compte
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440
Bonjour

De ce que je vois actuellement vous n'êtes pas connecté. Regardez mon pseudo et le votre.
Cordialement.
Messages postés
6
Date d'inscription
dimanche 10 mai 2020
Statut
Membre
Dernière intervention
16 mai 2020

bonjour enfin :-)
voici les photos :

dessous partie arrière


dessous partie avant (j'ai enleve le pignon conique cassé)


dessous partie avant plus près (le pignon sur l'axe tourne dans le vide)


vues toutes vos réponses félicitations sincères

JP
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440
Bonjour

Deux cas
--le pignon sur l'arbre horizontal est en parfait état , vous le laissez
-- par sécurité vous préférez le changer.

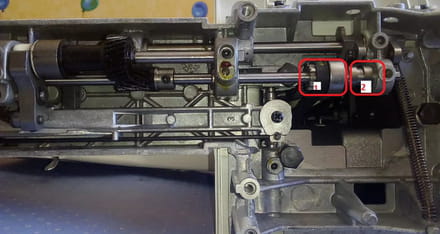

Dans ce cas il faut desserrer les deux pièces entourées de rouge. et déplacer l'arbre sur le droite.
La pièce un c'est sure
la pièce 2 par sure : ne rien faire si cette pièce ne tourne pas.
Bonjour
J'ai exactement le même problème sauf que l'arbre ne se déplace pas suffisamment sur la droite pour libérer le pignon.
J'ai dessérré la pièce 1 mais la piece 2 ne bouge pas.
Avez-vous une idée de ce qui peut bloquer?
Je vous remercie d'avance.
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440 > Sar840801
Bonjour Sar840801

Tout est dit sur les message 7/9
Cordialement.
>
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021

Pièce 1 dessérrée et circlip retiré, rien y fait, il y a autre chose qui doit bloquer. Je vais donc emmener ma machine chez un réparateur.
Je vous remercie quand même pour votre réponse.
Bonne soirée
Cordialement
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440 > Sar840801
Bonjour Ces trois points sont à desserrer. 1/2/3
Messages postés
6
Date d'inscription
dimanche 10 mai 2020
Statut
Membre
Dernière intervention
16 mai 2020

bonjour
super encore merci pour votre retour
pour l'instant j'attends les pignons
ils ont été envoyés mais c'est long :-)
je vous tiens au courant
cordialement
Messages postés
6
Date d'inscription
dimanche 10 mai 2020
Statut
Membre
Dernière intervention
16 mai 2020

bonjour

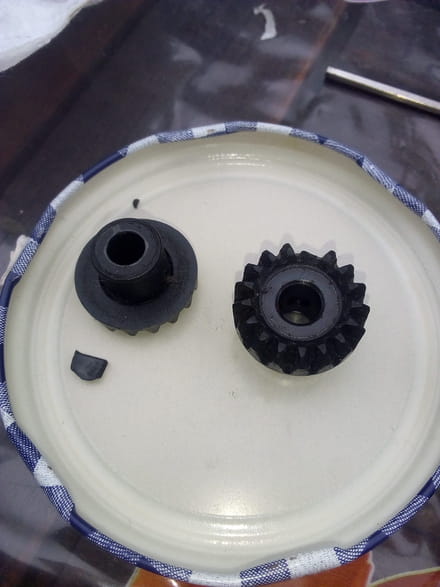

c'est arrivé alors j'ai démonté plus à fond

l'axe est "formé" : mortaise en bout d'arbre et pour le tenir en longueur circlip dans gorge


le pignon était effectivement "fou" : le tenon qui entrait dans la mortaise de l'arbre est cassé


j'ai remonté le pignon d'axe, reposé le circlip avec un petit jeu de principe

pour recaler la position d'aiguille par rapport à l'entrainement du tissu je me suis dit que l'aiguille ne devait pas plonger dans le tissu si celui ci est en mouvement
elle descend donc quand les patins sont en bas
(là je fixe le pignon courroie)

pour positionner le crochet par rapport à l'aiguille je fais comme dans les vidéos
j'attends que l'aiguille soit au point mort bas je la fais remonter de 2mm
et je cale la pointe du crochet juste dans l'axe
(là je fixe le pignon crochet)

à vide à la main ça n'accroche pas
alors je vais tenter le remontage
ça risque pas d'exploser alors !!! :-)

JP
Messages postés
6
Date d'inscription
dimanche 10 mai 2020
Statut
Membre
Dernière intervention
16 mai 2020

bonjour

ça ne fonctionnait pas avec le crochet dans l'axe
le fil cassait et le point zig zag était incomplet
j'ai re-positionné la pointe du crochet un peu en avant de l'aiguille
sans toucher le reglage d'aiguille après l'avoir descendue et remontée de 2mm
je positionne la pointe du crochet a 1 mm avant l'aiguille (au pif)
et ca re fonctionne

encore merci
JP
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440
Bonjour

Le retard donné à la pointe du crochet est très faible donc ça peut marcher. En fin de compte vous avez donné un recul plus important soit 2.2/2.4mm de remontée. voir ce que cela donne au zigzag maxi.
Cordialement.
Messages postés
6
Date d'inscription
dimanche 10 mai 2020
Statut
Membre
Dernière intervention
16 mai 2020

bonjour
ok je testerai avec la grande ouverture
pour l'instant je finis mes masques pour la mairie
encore merci
JP
Bonjour, j'ai exactement le même problème que vous. Grâce à vos échanges, j ai pu démonter les pignons. Pourriez-vous me dire où vous avez commandé les nouveaux pignons? Merci par avance.
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440
Bonjour

Pièces détachées:
voir un magasin machines à coudre dans votre région (privilégier un réparateur toutes marques)
http://planetecouture.com/fr/
https://www.glasman.fr/c9006/pieces-detachees
Cordialement.

bonjour
je complète par le contact que j'ai choisi :

contact
chez
concession-singer-nantes.com

site assez complet et intéressant
bon courage
pour le point zigzag maxi c'est pas top
mais je ne l'utilise pas trop alors pas touche :-)
encore merci
JP
Bonjour je rencontre le même problème que vous mes deux pièces sont cassées . Avez-vous eu solution pour votre montage et connaissez vous la référence de ces deux pignons j ai beaucoup de mal à trouver.cordialement Brigitte
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440
Bonjour Brig

référence complète de votre machine Merci.
Cordialement.
>
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021

Bonjour j ai une singer 6130
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021
2 440 > Brig
Bonjour

Je n'ai pas cette vue éclatée: donc vous posez directement la question à un de ces deux fournisseurs pour particuliers.


Pièces détachées:
voir un magasin machines à coudre dans votre région (privilégier un réparateur toutes marques)
OU:
http://planetecouture.com/fr/
https://www.glasman.fr/c9006/pieces-detachees
Cordialement.
>
Messages postés
74962
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
10 avril 2021

Merci beaucoup. Cordialement
Bonjour
pourrais -je avoir en PDF la notice de la machine MERRITH 8606
j'ai eu en héritage de ma grand-mère mais pas de notice j'ai chercher sur internet pas moyen
une bonne âme pourrait-elle me l'envoyer
merci
***@***
merci mille fois
