Bonjour,
Ma machime Mondipoint modèle A, semble bien avoir la synchro du crochet déréglé.
Cela dit je ne trouve pas de moyen de le régler. Toutes les pièces de l'axe semblent solidaires et goupillées. Sauf erreur de ma part, la hauteur de l'aiguille ne se règle pas non plus.
Savez-vous comment faire ou, à défaut, m'indiquer ou trouver des informations sur les réglages de ce genre de machine.
Merci
Hervé

11 réponses

Messages postés
64428
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
4 juin 2020
1 899
:o))
Messages postés
64428
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
4 juin 2020
1 899
Bonjour

Dans cette marque il y a une référence ??
N'ayant pas de vue éclatée faire une photo de la barre aiguille et du dessous de la machine totalité.
Cordialement.
Messages postés
5
Date d'inscription
mardi 5 mai 2020
Statut
Membre
Dernière intervention
10 mai 2020

Bonjour,
Merci pour ton retour, La notice ne parle pas de référence mais juste de modèle A et modele B.
La photo jointe te donnera plus d'info. Il y a bien un numéro (8155221) mais, pour moi , il s'agissait plutôt d'un numéro de série plutôt que d'une référence.

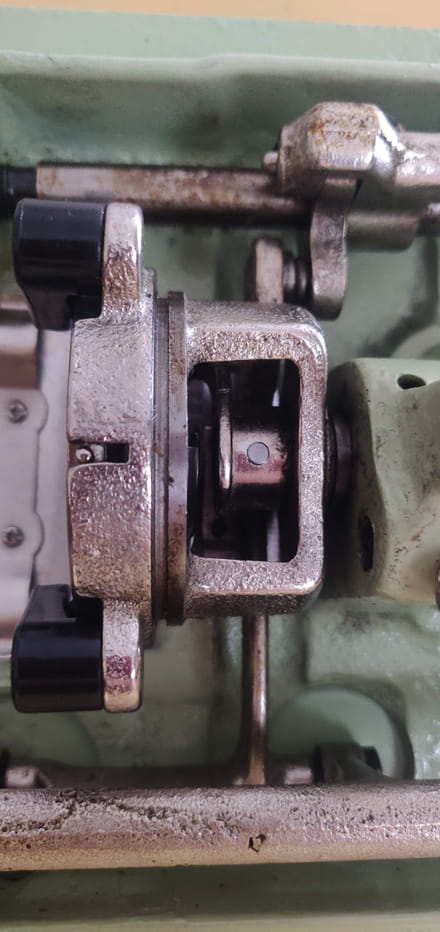

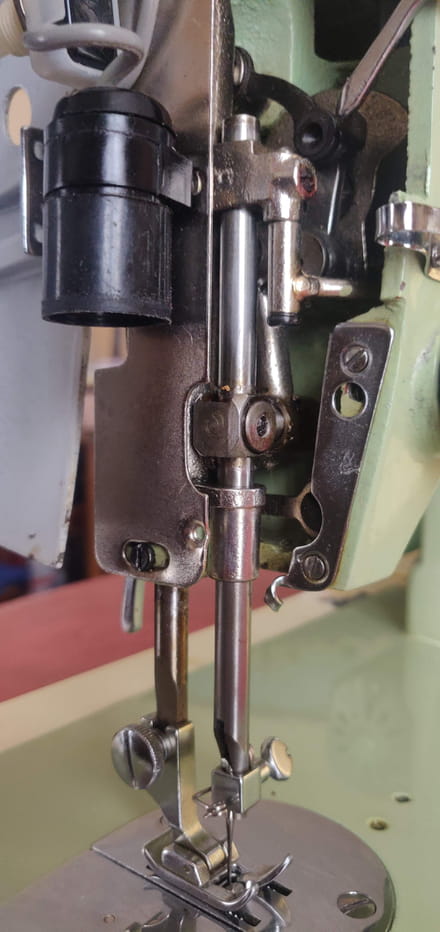

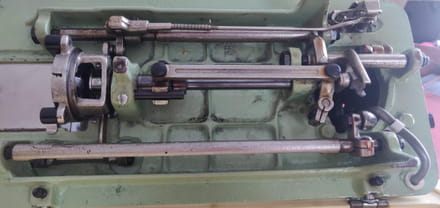

Je joins diverses photos . Pour le bras porte aiguille, il y a bien une vis mais elle se centre dans une rainure de sorte que le réglage ne semble pas possible.






Bien a toi, avec mes remerciements
Hervé
Messages postés
64428
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
4 juin 2020
1 899
Bonjour

Pour la navette pas de réglage
pour la barre aiguille voir le photo:

Messages postés
5
Date d'inscription
mardi 5 mai 2020
Statut
Membre
Dernière intervention
10 mai 2020

Merci pour votre retour. J'ai bien essayé de régler a ce niveau mais derrière la vis, il y a une pièce qui entre dans un méplat usiné sur la barre d'aiguille de sorte que le réglage n'est pas possible.
J'ai alors agrandis le meplat pour permettre à la barre d'être positionnée verticalement différemment.
Malgré cela j'ai toujours le même problème. Le fil Supérieur fait une boucle au-dessus du tissu et le crochet n'arrive pas à l'attraper.
J'ai une autre piste, au niveau du frein de fil supérieur (la molette que tourne pour régler la tension du fil) . Sur une autre machine, j'ai observé que ce frein n'etait pas constant. En fonction de la position de l'aiguille, il était plus ou moins fort, modulé en quelque sorte. Sur la mondipoint il est constant . Il y a bien une pièce derrière qui semble prévue pour appuyer sur la molette pour libérer le fil mais elle ne bouge pas quand je fait un tour d'aiguille.
Selon vous est ce normal? Est ce qu'il pourrait y avoir une panne à ce niveau?
Bien a vous
Hervé
Messages postés
64428
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
4 juin 2020
1 899
Bonjour

L'axe qui ouvre la tension ne se fait pas avec le mouvement de la barre à aiguille mais en levant le pied presseur. Regardez de près vous verrez derrière le pied presseur une équerre qui pousse l'axe.
Pour le contrôle de la navette réglage :
Enlever le pied, la plaque à aiguille , mettre une aiguille neuve , mettre le zigzag au centre et point droit. Descendre la barre aiguille au point le plus bas et dans le sens de rotation remonter de 2mm . Dans cette position la point du crochet doit être au centre de l'aiguille et le chas 1.5mm en-dessous. Si un des réglages n'est pas bon il faut agir sur les réglages .

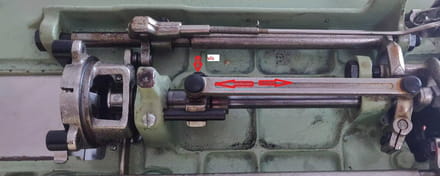

Pour vous à ce moment là la pointe de la navette doit effleurer l'aiguille réglage ci-dessous
Messages postés
5
Date d'inscription
mardi 5 mai 2020
Statut
Membre
Dernière intervention
10 mai 2020

Merci, je progresse grâce à vous.

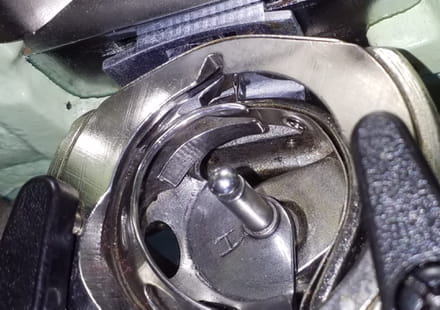

j'ai bien ajusté l'effleurement entre l'aiguille et la pointe du crochet mais , mon problème demeure. Par rapport au réglage que vous décrivez, j'ai l'impression que le crochet est en retard . La photo est prise avec l'aiguille remontée de 2 millimètres après le point le plus bas. On voit là que le crochet n'est pas du tout au centre de l'aiguille. Mon problème est que je vois pas où régler l'avance ou le retard du crochet par rapport à la position de l'aiguille. Pouvez vous m'aider? Merci pour vos bons conseils.
Bien a vous
Hervé
Messages postés
64428
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
4 juin 2020
1 899
Bonjour Faites la même photo l'aiguille au point le plus bas , après avoir enlevée la tôle maintenue par les deux boutons escamotables.
Messages postés
5
Date d'inscription
mardi 5 mai 2020
Statut
Membre
Dernière intervention
10 mai 2020

Voici:
Messages postés
64428
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
4 juin 2020
1 899
Bonjour

Problème: barre à aiguille trop haute. de 1.5/2mm voir ssur cette image/


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
Messages postés
5
Date d'inscription
mardi 5 mai 2020
Statut
Membre
Dernière intervention
10 mai 2020

Cher stf_jpd87, grâce à vos bons conseils, j'ai enfin réussi enfin à comprendre et à régler ma machine. Je ne sais pas comment elle est arrivée dans cette état mais il y avait bien deux problèmes, l'espacement entre crochet et aguille trop important et l'aiguille trop haute.
Je dois avouer que j'ai bien failli jeter l'éponge mais a force d'acharnement... Je reste quand même admiratif devant la mécanique d'une machine à coudre. Bref, un grand merci pour ces échanges fructueux sur ce blog.
Hervé
